ظرفیت بالابر کارگاهی بر چه اساسی تعیین می‌شود؟

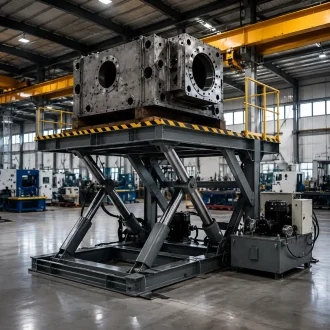

بالابر کارگاهی با ظرفیت مناسب به چه صورت است. اولین عددی که معمولاً به ذهن می‌رسد وزن بار است. مثلاً ممکن است بگوییم «این کارگاه به بالابر یک تنی نیاز دارد» و تصور کنیم مسئله تمام شده است. اما در عمل، وزن بار فقط یکی از پارامترهای تصمیم‌گیری است و به‌تنهایی نمی‌تواند ظرفیت مناسب تجهیزات را مشخص کند. بالابری که قرار است یک بار ۸۰۰ کیلوگرمی را چند بار در روز جابه‌جا کند، شرایط کاری متفاوتی با تجهیزی دارد که همین وزن را ده‌ها بار در یک شیفت بالا و پایین می‌برد.
برای تعیین ظرفیت مناسب باید ابتدا مشخص شود چه چیزی قرار است توسط بالابر جابه‌جا شود. وزن قطعات، دستگاه‌ها، مواد اولیه، پالت، سبد فلزی یا مجموعه‌ای از تجهیزات باید تا حد امکان دقیق محاسبه شود. نکته مهم این است که وزن خود وسیله حمل بار نیز نباید نادیده گرفته شود. اگر بار روی پالت، ترولی، باکس فلزی یا سازه مخصوص قرار می‌گیرد، وزن این تجهیزات نیز بخشی از بار واردشده به سیستم خواهد بود.
از طرف دیگر، ظرفیت بالابر فقط به «حداکثر وزنی که می‌تواند بلند کند» خلاصه نمی‌شود. ارتفاع موردنیاز، تعداد توقف‌ها، ابعاد کابین یا سکوی حمل، فضای نصب، نوع موتور، سیستم انتقال نیرو، تعداد دفعات استفاده و شرایط محیط کارگاه هم روی طراحی نهایی اثر دارند. به همین دلیل ممکن است دو کارگاه با بار مشابه، به دو بالابر با مشخصات فنی متفاوت احتیاج داشته باشند.
یک اشتباه رایج این است که وزن بار دقیقاً برابر ظرفیت بالابر انتخاب شود. اگر بار واقعی شما حدود ۹۰۰ کیلوگرم است، انتخاب تجهیزی با ظرفیت اسمی ۱ تن بدون بررسی سایر شرایط، الزاماً تصمیم ایده‌آلی نیست. بهتر است ظرفیت با در نظر گرفتن شرایط واقعی بهره‌برداری تعیین شود تا تجهیز در محدوده کاری منطقی خود فعالیت کند و برای استفاده مداوم تحت فشار قرار نگیرد.

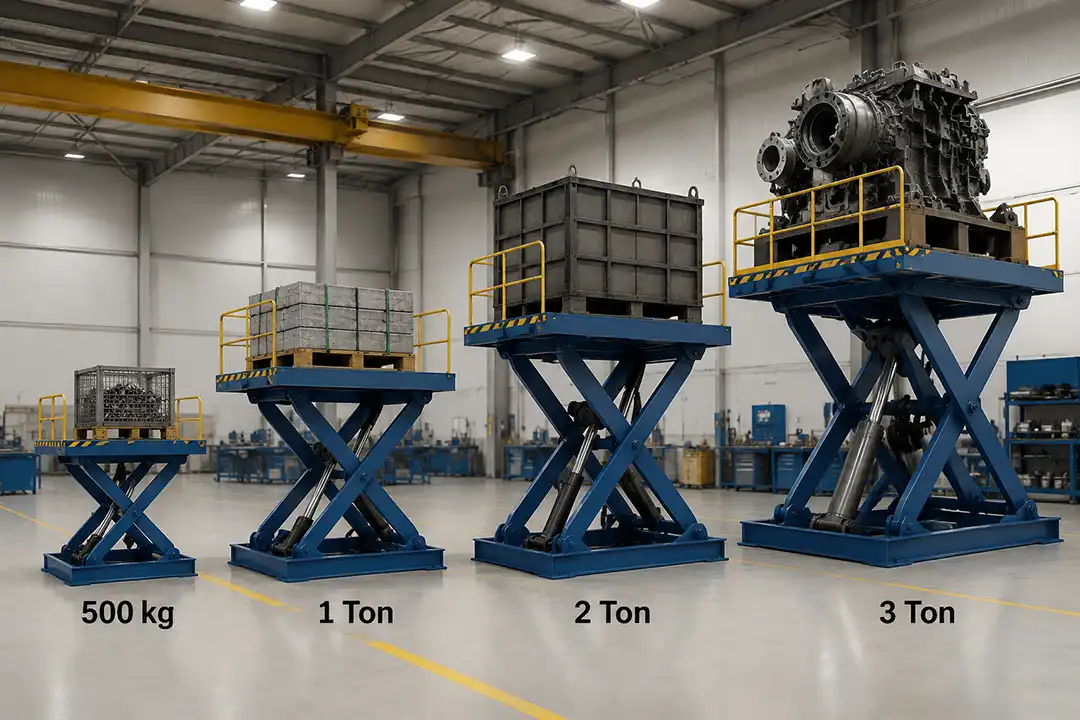

بالابر کارگاهی ۵۰۰ کیلو، ۱ تن، ۲ تن و ۳ تن چه تفاوتی دارند؟
اگر بخواهیم خیلی ساده نگاه کنیم، تفاوت اصلی این مدل‌ها در میزان باری است که برای جابه‌جایی طراحی می‌شوند؛ اما تفاوت واقعی فقط چند عدد روی پلاک دستگاه نیست. افزایش ظرفیت معمولاً به معنی نیاز به بررسی جدی‌تر اجزای مکانیکی، موتور، گیربکس، سازه نگهدارنده، سیستم ترمز، ریل‌ها یا تجهیزات هدایت‌کننده و نحوه اتصال دستگاه به ساختمان یا سازه کارگاه است.
بالابر ۵۰۰ کیلویی معمولاً برای کارهایی مناسب است که بارهای نسبتاً سبک در آن‌ها جابه‌جا می‌شوند. انتقال ابزار، قطعات سبک، جعبه‌های مواد اولیه یا برخی تجهیزات کارگاهی می‌تواند در این محدوده قرار بگیرد. البته اگر استفاده از دستگاه بسیار زیاد باشد، حتی برای چنین وزنی هم باید شرایط کاری دقیق بررسی شود.
مدل یک تنی یک محدوده میانی و پرکاربرد محسوب می‌شود. در بسیاری از کارگاه‌ها، وزن قطعات و مواد اولیه در همین محدوده قرار دارد؛ اما باز هم نمی‌توان صرفاً بر اساس عدد «۱۰۰۰ کیلوگرم» تصمیم گرفت. شکل بار، نحوه ورود آن به کابین یا سکو و دفعات استفاده اهمیت زیادی دارند.
وقتی به ظرفیت ۲ تن می‌رسیم، موضوع سازه و تجهیزات جانبی اهمیت بیشتری پیدا می‌کند. بارهای سنگین صنعتی، مجموعه‌های مکانیکی، قطعات بزرگ یا محموله‌های کارگاهی ممکن است در این محدوده قرار بگیرند. در چنین پروژه‌ای حتی ابعاد بار می‌تواند به اندازه وزن آن تعیین‌کننده باشد؛ چون ممکن است بار دو تن وزن داشته باشد اما به سکوی بزرگی برای قرارگیری ایمن نیاز داشته باشد.
بالابر کارگاهی ۳ تن و ظرفیت‌های بالاتر معمولاً برای کاربردهای سنگین‌تر طراحی می‌شوند و نمی‌توان آن‌ها را صرفاً نسخه بزرگ‌تر یک بالابر سبک دانست. در این شرایط، بررسی دقیق سازه، نحوه توزیع بار، شرایط نصب، دفعات کار، ارتفاع بالابری و تجهیزات ایمنی ضروری‌تر می‌شود.
بنابراین اگر بین ۵۰۰ کیلو، یک تن، دو تن و سه تن مردد هستید، بهتر است سؤال را این‌طور مطرح کنید: «سنگین‌ترین بار من چقدر است و این بار دقیقاً چگونه و چند بار در روز جابه‌جا می‌شود؟» پاسخ همین سؤال، مسیر انتخاب را بسیار روشن‌تر می‌کند.
چگونه وزن بار موردنیاز را برای انتخاب ظرفیت تعیین کنیم؟
برای تعیین ظرفیت، ابتدا باید سنگین‌ترین حالت واقعی استفاده از بالابر را مشخص کنید. وزن یک قطعه معمولی معیار مناسبی نیست؛ باید ببینید در سخت‌ترین شرایط بهره‌برداری چه میزان بار قرار است روی تجهیز قرار بگیرد.
فرض کنید در یک کارگاه، قطعاتی با وزن بین ۳۰۰ تا ۷۰۰ کیلوگرم جابه‌جا می‌شوند. اگر قرار باشد حداکثر یک قطعه به‌تنهایی منتقل شود، محاسبات با زمانی که چند قطعه هم‌زمان روی یک پالت قرار می‌گیرند متفاوت خواهد بود. حالا اگر وزن پالت و تجهیزات حمل نیز اضافه شود، مقدار نهایی ممکن است به عددی نزدیک به یک تن برسد.
به همین دلیل بهتر است یک فهرست ساده از بارهای قابل جابه‌جایی تهیه شود. وزن هر نوع قطعه، تعداد قطعات در هر بار، وزن پالت یا باکس و حداکثر بار مورد انتظار را یادداشت کنید. این کار شاید در نگاه اول ساده به نظر برسد، اما جلوی یکی از پرهزینه‌ترین اشتباهات طراحی یعنی انتخاب ظرفیت نامتناسب را می‌گیرد.
نکته دیگر، شکل قرارگیری بار است. وزن ۱۲۰۰ کیلوگرم که به‌صورت یکنواخت روی یک سکوی مناسب توزیع شده، با همان وزن که بخش عمده آن در یک نقطه متمرکز شده، از نظر طراحی شرایط یکسانی ندارد. در تجهیزات بالابری، نحوه توزیع نیرو اهمیت ویژه‌ای دارد.
پس ظرفیت مناسب را نباید با یک فرمول سرانگشتی مثل «وزن بار + چند درصد اضافه» برای تمام پروژه‌ها تعیین کرد. این روش ممکن است در بعضی شرایط دید اولیه بدهد، اما طراحی نهایی باید براساس مشخصات واقعی پروژه و بررسی فنی انجام شود.
تعداد دفعات استفاده چه تأثیری بر ظرفیت بالابر دارد؟
اینجا همان جایی است که دو بالابر با ظرفیت یکسان می‌توانند عملکرد کاملاً متفاوتی در دو کارگاه داشته باشند. فرض کنید هر دو پروژه به جابه‌جایی بار ۸۰۰ کیلوگرمی نیاز دارند. در کارگاه اول، این بار روزی پنج بار جابه‌جا می‌شود. در کارگاه دوم، همین بار در هر ساعت چندین مرتبه بالا و پایین می‌رود. واضح است که شرایط کاری تجهیز در این دو پروژه یکی نیست.
تعداد سیکل‌های کاری روی انتخاب و طراحی اجزای بالابر اثر دارد. هر بار بالا رفتن و پایین آمدن، یک چرخه کاری محسوب می‌شود و در استفاده مداوم، موتور، گیربکس، سیستم ترمز و سایر قطعات تحت کار بیشتری قرار می‌گیرند. بنابراین هنگام سفارش باید مشخص شود بالابر در یک روز یا یک شیفت تقریباً چند مرتبه مورد استفاده قرار می‌گیرد.
اگر استفاده محدود باشد، ممکن است طراحی یک سیستم با مشخصات متعارف پاسخ‌گوی نیاز باشد. اما در یک خط تولید یا کارگاهی که بالابر بخش جدایی‌ناپذیر فرآیند روزانه است، موضوع متفاوت می‌شود. در این حالت علاوه بر ظرفیت، باید به دوام قطعات، توان مناسب، سیستم کنترل، شرایط توقف و حرکت و قابلیت کارکرد مستمر توجه شود.
ظرفیت بالابر برای کارگاه‌های مختلف چگونه انتخاب می‌شود؟
نوع فعالیت کارگاه تأثیر مستقیمی بر انتخاب ظرفیت دارد. نمی‌توان یک ظرفیت ثابت را برای همه محیط‌های صنعتی تجویز کرد، چون ماهیت بار و شیوه استفاده در هر محیط متفاوت است.
کارگاه به صورت کلی
در کارگاه‌های صنعتی ممکن است با طیف متنوعی از بارها روبه‌رو باشیم؛ از جعبه‌های قطعات گرفته تا موتور، تجهیزات مکانیکی و مجموعه‌های مونتاژشده. در چنین محیطی بهتر است فقط وزن سنگین‌ترین قطعه بررسی نشود. باید مشخص شود چه میزان بار در هر سیکل جابه‌جا می‌شود و آیا احتمال افزایش وزن بار در آینده وجود دارد یا خیر.
اگر کارگاه در حال توسعه است، ظرفیت موردنیاز امروز لزوماً نیاز پنج سال آینده نیست. انتخاب بیش از حد بزرگ هم هزینه اولیه را افزایش می‌دهد، بنابراین تصمیم منطقی، ایجاد تعادل بین نیاز فعلی و برنامه توسعه مجموعه است.
کارگاه ریخته‌گری
در ریخته‌گری شرایط می‌تواند سخت‌تر باشد. بارهای سنگین، قطعات فلزی، قالب‌ها و تجهیزات مورد استفاده در فرآیند تولید ممکن است وزن قابل توجهی داشته باشند. علاوه بر ظرفیت، شرایط محیطی نیز اهمیت پیدا می‌کند؛ زیرا گرما، گردوغبار و آلودگی‌های ناشی از فرآیند تولید می‌توانند بر انتخاب تجهیزات و نحوه نگهداری آن‌ها اثر بگذارند.
برای چنین محیطی، انتخاب ظرفیت باید همراه با بررسی شرایط واقعی کارگاه انجام شود. اگر بارهای سنگین به‌صورت مکرر جابه‌جا می‌شوند، طراحی سیستم نباید فقط براساس یک بار حداکثری و استفاده گهگاهی انجام شود.
همچنین برای درک بهتر مورد می توانید به صفحه ظرفیت بار مجاز تجهیزات بالابری بروید.
تعمیرگاه
در تعمیرگاه، نوع بار معمولاً با کارگاه تولیدی تفاوت دارد. ممکن است یک موتور، گیربکس، قطعه خودرو یا مجموعه مکانیکی روی بالابر قرار بگیرد. نکته مهم این است که بارها همیشه شکل یکسانی ندارند و گاهی وزن وسیله همراه با ابزار یا تجهیزات حمل افزایش پیدا می‌کند.
برای چنین محیطی، سهولت بارگیری و تخلیه نیز مهم است. بالابری که از نظر ظرفیت مناسب باشد اما ورود بار به آن دشوار باشد، در استفاده روزمره دردسر ایجاد می‌کند. بنابراین ابعاد سکو و دسترسی نیز باید هم‌زمان با ظرفیت بررسی شود.
انبار کارگاهی
در انبار کارگاهی معمولاً با پالت، جعبه، کارتن، باکس و مواد اولیه مواجه هستیم. اینجا وزن مجموع بار روی هر پالت اهمیت زیادی دارد. اگر یک پالت ۸۰۰ کیلوگرمی دارید، باید وزن خود پالت و تجهیزات حمل احتمالی نیز در محاسبات لحاظ شود.
از طرف دیگر، تعداد رفت‌وبرگشت‌ها ممکن است در انبار زیاد باشد. بنابراین ممکن است یک بالابر با ظرفیت نسبتاً بالا اما طراحی نامناسب برای کار مداوم، انتخاب مناسبی نباشد. در این محیط ظرفیت، تعداد سیکل و سرعت جابه‌جایی باید در کنار هم دیده شوند.
آیا ظرفیت اسمی بالابر با ظرفیت واقعی بار یکی است؟
خیر؛ ظرفیت اسمی را نباید با این برداشت اشتباه کرد که می‌توان دستگاه را در هر شرایطی دقیقاً تا همان مقدار بار پر کرد و انتظار داشت تمام شرایط کاری بدون تغییر باقی بماند. ظرفیت درج‌شده برای تجهیز، یک مشخصه فنی مهم است، اما نحوه بهره‌برداری از دستگاه نیز اهمیت دارد.
مثلاً اگر ظرفیت اسمی یک بالابر ۱۰۰۰ کیلوگرم باشد، این عدد به معنی بی‌اهمیت بودن نحوه قرارگیری بار نیست. بار باید در محدوده‌ای که برای تجهیز و سکوی آن در نظر گرفته شده قرار بگیرد و توزیع نیرو نیز منطقی باشد.
همچنین نباید ظرفیت بالابر را با ظرفیت سازه محل نصب یکی دانست. ممکن است خود سیستم بالابر برای وزن مشخصی طراحی شده باشد، اما محل اتصال، تیرها، کف یا سازه نگهدارنده برای همان شرایط مناسب نباشند. به همین دلیل بررسی محل نصب بخشی از فرآیند انتخاب است، نه کاری که بتوان آن را به بعد موکول کرد.
برای درک دقیق‌تر مفهوم ظرفیت بار مجاز در تجهیزات بالابری، می‌توان به ظرفیت بار مجاز بالابر در دستورالعمل‌های OSHA مراجعه کرد.
انتخاب ظرفیت بیشتر چه تأثیری بر قیمت دارد؟
ظرفیت بالاتر معمولاً به معنی استفاده از تجهیزات و سازه‌هایی با توان بیشتر است و این موضوع می‌تواند قیمت نهایی پروژه را افزایش دهد. اما افزایش قیمت فقط به موتور بزرگ‌تر محدود نمی‌شود. بسته به طراحی، ممکن است ابعاد سازه، تجهیزات انتقال نیرو، سیستم ترمز، اجزای نگهدارنده و برخی تجهیزات جانبی نیز تغییر کنند.
از آن طرف، ارزان‌تر بودن یک بالابر با ظرفیت کمتر لزوماً به معنی خرید اقتصادی‌تر نیست. اگر ظرفیت انتخاب‌شده با نیاز واقعی کارگاه هماهنگ نباشد، فشار کاری بیشتر، استهلاک بالاتر یا محدودیت در جابه‌جایی بار می‌تواند هزینه‌های دیگری ایجاد کند.
یک انتخاب اقتصادی واقعی، انتخاب کوچک‌ترین ظرفیت ممکن نیست؛ بلکه انتخاب ظرفیتی است که نیاز عملیاتی را به شکل منطقی پوشش دهد. یعنی نه آن‌قدر پایین باشد که دستگاه دائماً در شرایط نامناسب کار کند و نه آن‌قدر بالا که هزینه اضافی بدون کاربرد واقعی ایجاد شود.
اگر هنوز بین چند ظرفیت مردد هستید، بهتر است به‌جای انتخاب خودسرانه، مشخصات پروژه را در اختیار سازنده یا مجموعه متخصص قرار دهید تا ظرفیت براساس کاربرد واقعی بررسی شود. برای بررسی گزینه‌های متناسب با نیاز پروژه می‌توانید به صفحه بالابر کارگاهی مراجعه کنید.
چه زمانی بالابر کارگاهی سفارشی لازم است؟
گاهی نیاز پروژه در هیچ‌کدام از مدل‌های استاندارد به‌خوبی جا نمی‌شود. مثلاً ممکن است وزن بار مشخص باشد اما ارتفاع بالابری زیاد باشد، فضای نصب محدود باشد یا بار ابعاد غیرمعمولی داشته باشد. در چنین شرایطی استفاده از یک طرح سفارشی می‌تواند منطقی‌تر از تطبیق اجباری پروژه با یک مدل آماده باشد.
سفارشی‌سازی فقط به معنای افزایش تناژ نیست. ممکن است مشتری به سکوی بزرگ‌تر، ارتفاع خاص، تعداد توقف مشخص، ابعاد ویژه ورودی، نوع خاصی از درب یا شرایط متفاوت نصب نیاز داشته باشد. حتی مسیر حرکت و محدودیت‌های معماری ساختمان می‌توانند باعث شوند طراحی از حالت استاندارد خارج شود.
فرض کنید یک قطعه دو تنی دارید که از نظر وزن مشکلی ندارد، اما طول آن بسیار زیاد است. در این حالت افزایش ظرفیت به سه تن لزوماً مشکل اصلی را حل نمی‌کند؛ چون مسئله واقعی ابعاد و نحوه قرارگیری بار است. این مثال به‌خوبی نشان می‌دهد که چرا طراحی بالابر باید بر اساس کل پروژه انجام شود، نه فقط عدد وزن.
اطلاعات لازم برای سفارش بالابر کارگاهی
برای اینکه ظرفیت بالابر کارگاهی به‌درستی تعیین شود، بهتر است هنگام سفارش اطلاعات پروژه کامل ارائه شود. هرچه اطلاعات اولیه دقیق‌تر باشد، امکان انتخاب طراحی متناسب با کاربری بیشتر خواهد بود.
اولین مورد، حداکثر وزن بار است. سپس باید مشخص شود بار معمولاً چه وزنی دارد و سنگین‌ترین حالت واقعی استفاده چیست. تعداد دفعات استفاده در روز یا هر شیفت نیز اهمیت دارد، چون نوع کارکرد تجهیز را مشخص می‌کند.
ارتفاع جابه‌جایی، تعداد طبقات یا توقف‌ها، ابعاد فضای نصب، ابعاد بار، ابعاد موردنیاز کابین یا سکو، نوع بارگیری و تخلیه و شرایط محیطی نیز باید مشخص شوند. اگر بالابر در محیطی مانند ریخته‌گری یا کارگاه صنعتی سنگین استفاده می‌شود، توضیح شرایط محیط می‌تواند در انتخاب تجهیزات مناسب مؤثر باشد.
