شیر ترکیدگی شیلنگ بالابر : در یک بالابر هیدرولیکی، تا زمانی که روغن داخل مدار طبق روال خودش جریان دارد، همه‌چیز عادی به نظر می‌رسد؛ جک حرکت می‌کند، کابین یا سکوی بالابر بالا و پایین می‌رود و اپراتور هم کاری جز کنترل سیستم ندارد. اما مسئله واقعی زمانی خودش را نشان می‌دهد که یکی از اجزای خط هیدرولیک ناگهان تسلیم شود.
فرض کنید شیلنگی که روغن تحت فشار را به جک می‌رساند، در اثر فرسودگی، آسیب مکانیکی یا فشار بیش از حد پاره شود. در این لحظه دیگر موضوع فقط «نشتی روغن» نیست. اگر مسیر خروج روغن بدون محدودیت باز بماند، جک می‌تواند با سرعتی بسیار بیشتر از حالت عادی جمع شود و بار شروع به پایین آمدن کنترل‌نشده کند. این همان سناریویی است که شیر ترکیدگی شیلنگ برای مقابله با آن طراحی شده است.
نکته مهم اینجاست که عملکرد این شیر با چیزی که معمولاً از یک «شیر اطمینان» تصور می‌کنیم تفاوت دارد. شیر ترکیدگی قرار نیست فشار اضافی سیستم را تخلیه کند؛ وظیفه اصلی آن تشخیص یک افزایش غیرعادی دبی خروجی از سمت جک و محدود کردن مسیر روغن در شرایطی است که احتمال سقوط کنترل‌نشده وجود دارد.

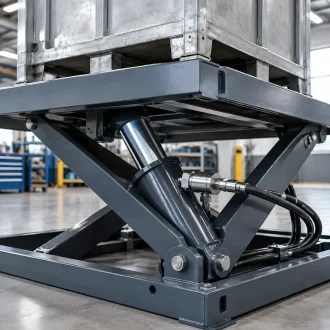

شیر ترکیدگی شیلنگ بالابر چیست؟
تعریف راپچر ولو
شیر ترکیدگی شیلنگ که در منابع فنی با عنوان Hose Burst Valve یا Rupture Valve شناخته می‌شود، یکی از اجزای حفاظتی مدار هیدرولیک بالابر است که در مسیر روغن بین سیلندر و بخش کنترل هیدرولیک قرار می‌گیرد.
منطق عملکرد آن نسبتاً ساده اما بسیار مهم است: در شرایط عادی، روغن باید بتواند با دبی مورد انتظار از شیر عبور کند؛ اما اگر به دلیل پارگی شیلنگ یا ایجاد یک شکست جدی در مدار، دبی عبوری ناگهان از محدوده طبیعی فراتر برود، شیر واکنش نشان می‌دهد و مسیر جریان را محدود یا مسدود می‌کند.
در واقع راپچر ولو بیشتر از اینکه به «فشار» حساس باشد، برای واکنش به شرایط غیرعادی جریان طراحی شده است. همین تفاوت کوچک، دلیل بسیاری از سوءبرداشت‌ها درباره این قطعه است.
تفاوت شیر ترکیدگی با شیر اطمینان
این دو شیر را نباید صرفاً به دلیل اینکه هر دو در گروه تجهیزات حفاظتی مدار هیدرولیک قرار می‌گیرند، یکی دانست.
شیر اطمینان یا Relief Valve برای کنترل فشار طراحی می‌شود. وقتی فشار سیستم از مقدار تنظیم‌شده عبور کند، شیر مسیر تخلیه را باز می‌کند تا فشار از محدوده مجاز فراتر نرود.
اما شیر ترکیدگی داستان دیگری دارد. این شیر معمولاً زمانی وارد عمل می‌شود که جریان خروجی از سمت جک به‌طور غیرطبیعی افزایش پیدا کند؛ یعنی شرایطی شبیه زمانی که یک شیلنگ ناگهان پاره شده و روغن با سرعت زیادی از مدار خارج می‌شود.
بنابراین اگر بخواهیم خیلی خلاصه تفاوت را مشخص کنیم: شیر اطمینان عمدتاً برای مدیریت فشار است، در حالی که راپچر ولو برای محدود کردن جریان غیرعادی و کمک به جلوگیری از نزول کنترل‌نشده بار به کار می‌رود.
چرا این شیر بخشی از سیستم ضدسقوط محسوب می‌شود؟
در یک سیستم هیدرولیکی، سالم بودن پمپ، شیر کنترل و موتور به تنهایی تضمین نمی‌کند که بار در تمام شرایط تحت کنترل باقی بماند. ممکن است خود مدار فرمان کاملاً سالم باشد اما شیلنگی که روغن را به جک می‌رساند ناگهان دچار پارگی شود.
راپچر ولو در چنین شرایطی یک لایه حفاظتی مستقل ایجاد می‌کند. یعنی اگر ارتباط هیدرولیکی بین جک و سایر اجزای مدار به شکل خطرناکی باز شود، شیر می‌تواند جریان خروجی را محدود کند تا حرکت جک از حالت عادی خارج نشود.
البته باید یک نکته مهم را روشن کرد: شیر ترکیدگی به‌تنهایی یک سیستم ایمنی کامل برای بالابر نیست. ایمنی واقعی حاصل مجموعه‌ای از اجزای مکانیکی، هیدرولیکی و کنترلی است و انتخاب هرکدام باید متناسب با طراحی بالابر انجام شود.
شیر ترکیدگی چگونه عمل می‌کند؟
شرایط عادی جریان روغن
در حالت عادی، جریان روغن از جک به سمت مدار کنترل باید در محدوده‌ای باشد که طراحی سیستم برای آن در نظر گرفته شده است. مقدار این جریان به عواملی مانند سرعت حرکت جک، دبی مورد نیاز، قطر خطوط و مشخصات سیستم هیدرولیک وابسته است.
در این وضعیت، راپچر ولو مانع عملکرد طبیعی بالابر نمی‌شود. روغن از مسیر عبور می‌کند و جک مطابق فرمان سیستم حرکت می‌کند.
بنابراین یک شیر ترکیدگی مناسب نباید صرفاً با هر افزایش جزئی در دبی، مسیر را ببندد. اگر حساسیت شیر بدون توجه به شرایط واقعی سیستم انتخاب شود، ممکن است بالابر در شرایط کاملاً عادی نیز با قطع جریان مواجه شود.
افزایش ناگهانی دبی چه اتفاقی ایجاد می‌کند؟
حالا شرایط را عوض کنیم. شیلنگ خروجی جک را در نظر بگیرید که ناگهان دچار پارگی شده است. سطح مقطع مؤثر مسیر خروج روغن به‌شدت افزایش پیدا می‌کند و مقاومت جریان کاهش می‌یابد. در نتیجه روغن می‌تواند با سرعت بسیار بیشتری از جک خارج شود.
همین افزایش شدید و غیرعادی جریان، همان سیگنالی است که راپچر ولو برای تشخیص وضعیت خطرناک از آن استفاده می‌کند.
نکته فنی مهم این است که شیر ترکیدگی لزوماً منتظر نمی‌ماند تا فشار سیستم به یک عدد عجیب برسد. ممکن است فشار به‌تنهایی معیار مناسبی برای تشخیص پارگی شیلنگ نباشد. آنچه شرایط را خطرناک می‌کند، رفتار غیرعادی جریان و سرعت تخلیه روغن از سمت جک است.
نحوه بسته‌شدن مسیر روغن
در طراحی‌های رایج، مکانیزم داخلی راپچر ولو به شکلی تنظیم می‌شود که تا زمانی که جریان در محدوده عادی باشد، مسیر باز باقی بماند. اما هنگامی که جریان از مقدار مشخصی عبور کند، نیروی ایجادشده در اثر عبور سیال، بخش داخلی شیر را به سمت وضعیت قطع یا محدودکننده حرکت می‌دهد.
با محدود شدن مسیر، تخلیه سریع روغن متوقف یا به‌شدت کاهش پیدا می‌کند و در نتیجه حرکت جک نیز نمی‌تواند مانند حالتی که شیلنگ کاملاً باز شده است، با سرعت آزاد ادامه پیدا کند.
پس راپچر ولو در اصل یک «ترمز هیدرولیکی اضطراری» به معنای دقیق کلمه نیست؛ بلکه با محدود کردن جریان خروجی از مدار جک شرایطی را ایجاد می‌کند که از نزول کنترل‌نشده جلوگیری شود.
شیر ترکیدگی چگونه از سقوط بالابر جلوگیری می‌کند؟

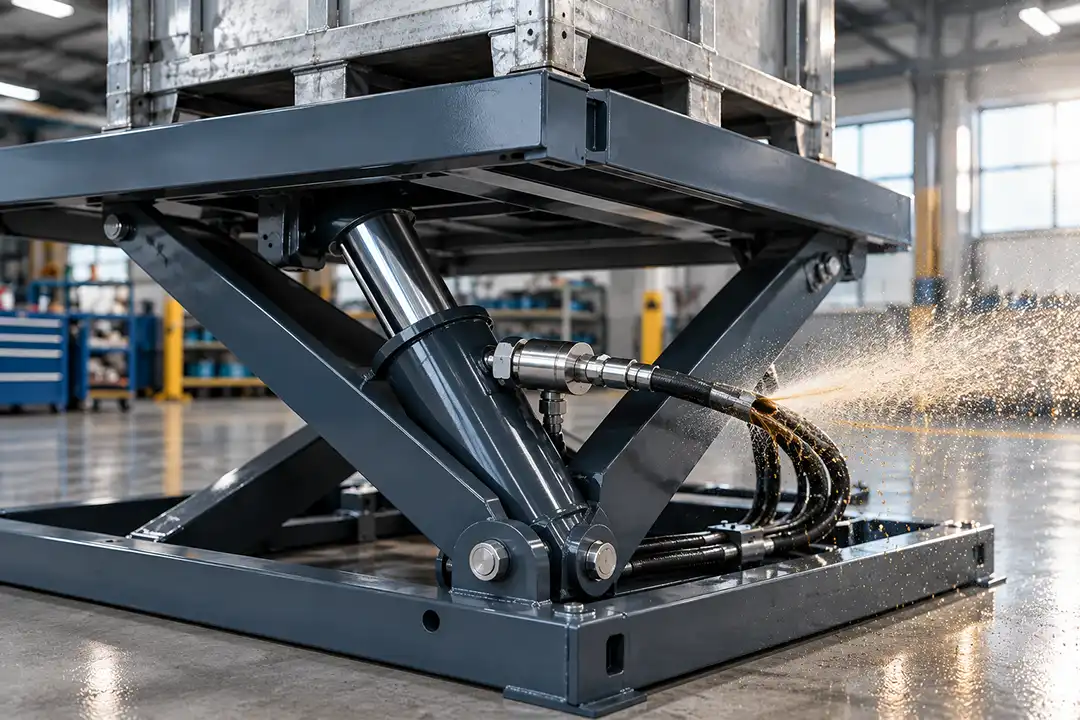

پارگی شیلنگ
شناخته‌شده‌ترین سناریو، پارگی کامل شیلنگ هیدرولیک است. در چنین حالتی اگر هیچ محدودکننده‌ای در نزدیکی جک وجود نداشته باشد، روغن محبوس در سیلندر می‌تواند با سرعت زیادی وارد مسیر آسیب‌دیده شود.
اگر بار روی جک قرار داشته باشد، وزن بار نیروی لازم برای حرکت روغن و جمع‌شدن جک را ایجاد می‌کند. در نتیجه ممکن است سرعت پایین آمدن از مقدار طراحی‌شده بسیار بیشتر شود.
راپچر ولو در همین نقطه اهمیت پیدا می‌کند. با تشخیص افزایش شدید جریان، مسیر روغن را می‌بندد یا محدود می‌کند و اجازه نمی‌دهد تخلیه روغن با همان سرعت ادامه پیدا کند.
شکستگی یا جداشدن خط هیدرولیک
خطر فقط به «ترکیدن شیلنگ» محدود نمی‌شود. جداشدن اتصال، شکستگی بخشی از خط، آسیب شدید به مسیر یا هر خرابی دیگری که باعث ایجاد یک مسیر خروجی بزرگ برای روغن شود، می‌تواند رفتار مشابهی ایجاد کند.
از دید راپچر ولو، مسئله اصلی این نیست که دقیقاً چه چیزی شکسته است؛ مسئله این است که آیا جریان خروجی از جک ناگهان به وضعیتی رسیده که با حرکت عادی بالابر سازگار نیست یا خیر.
کاهش ناگهانی فشار و افزایش سرعت نزول
وقتی مسیر روغن به شکل ناگهانی باز شود، فشار و دبی مدار می‌توانند رفتار متفاوتی نسبت به حالت عادی پیدا کنند. اگر این اتفاق در سمتی رخ دهد که وزن بار روی جک اثر می‌گذارد، سرعت نزول نیز می‌تواند افزایش پیدا کند.
به همین دلیل بررسی سیستم ضدسقوط نباید فقط به این سؤال محدود شود که «آیا فشار مدار درست است؟». باید رفتار جریان، سرعت حرکت، مشخصات جک و محل قرارگیری تجهیزات حفاظتی نیز بررسی شود.
شیر ترکیدگی کجا نصب می‌شود؟
نصب مستقیم روی جک
از نظر مهندسی، بهترین سناریو این است که شیر ترکیدگی تا حد امکان نزدیک به خروجی سیلندر قرار داشته باشد. در بسیاری از طراحی‌ها، راپچر ولو مستقیماً روی پورت جک نصب می‌شود یا در نزدیک‌ترین نقطه عملی به آن قرار می‌گیرد.
دلیل این موضوع کاملاً منطقی است: هدف شیر این است که در صورت شکست خط، قبل از اینکه مقدار زیادی روغن از مسیر آسیب‌دیده خارج شود، جریان را کنترل کند.
فاصله مجاز از جک
نمی‌توان برای تمام بالابرها یک فاصله ثابت و عمومی به‌عنوان «فاصله مجاز» تعیین کرد؛ زیرا این موضوع به نوع شیر، طراحی مدار، مشخصات سازنده، قطر و طول خط، نوع سیلندر و الزامات ایمنی سیستم وابسته است.
اما یک اصل مهم وجود دارد: هرچه راپچر ولو از جک دورتر نصب شود، طول بیشتری از خط هیدرولیک بین سیلندر و شیر باقی می‌ماند که در صورت خرابی می‌تواند تحت تأثیر قرار بگیرد.
بنابراین نصب نزدیک به سیلندر، در صورت سازگاری با طراحی و دستورالعمل سازنده، انتخاب منطقی‌تری برای حفاظت در برابر شکست خط است.
چرا طول خط بین جک و شیر اهمیت دارد؟
این قسمت شاید در نگاه اول جزئی به نظر برسد، اما در طراحی سیستم ضدسقوط اهمیت زیادی دارد. تصور کنید راپچر ولو چند متر با جک فاصله داشته باشد و دقیقاً در همین بخش طولانی، شیلنگ دچار شکست شود.
شیر هنوز می‌تواند جریان را محدود کند، اما بخشی از خط بین جک و شیر در سمت آسیب‌دیده قرار گرفته است. بنابراین محل نصب شیر مستقیماً با نحوه حفاظت مدار ارتباط دارد.
به همین دلیل منابع و دستورالعمل‌های تخصصی تجهیزات ضدسقوط معمولاً بر نصب شیر ترکیدگی در نزدیک‌ترین فاصله عملی به سیلندر تأکید دارند. البته عدد دقیق فاصله باید از مستندات سازنده شیر و طراحی بالابر تعیین شود، نه از یک عدد عمومی که برای همه سیستم‌ها یکسان فرض شود.

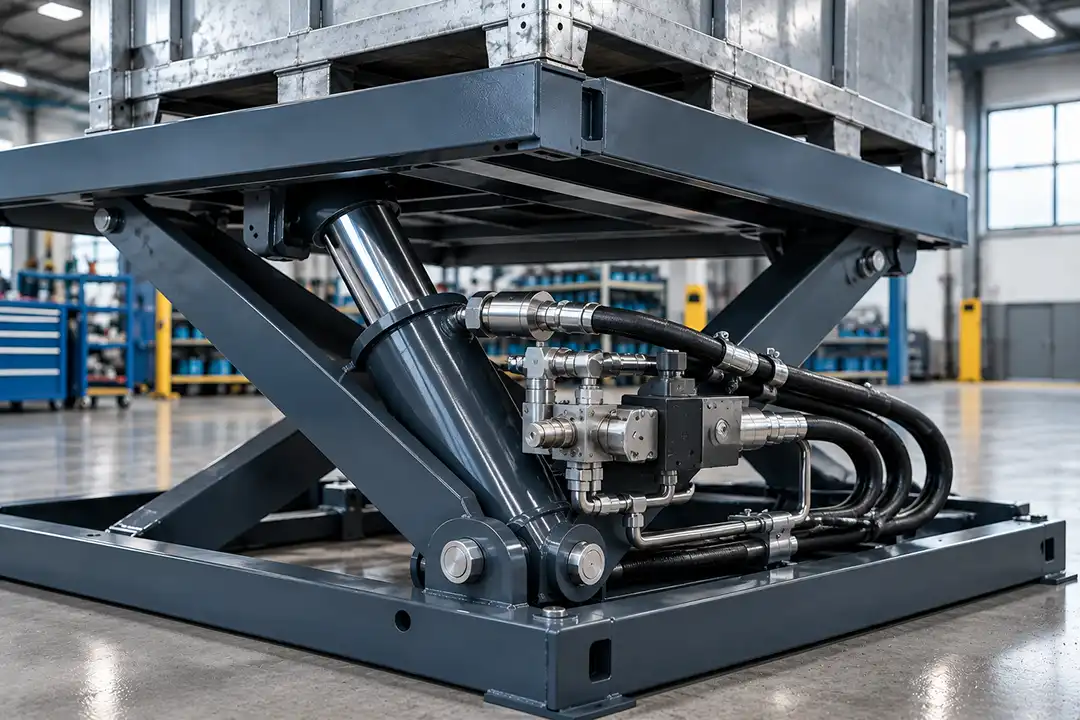

تفاوت شیر ترکیدگی با شیر نگهدارنده بار و کانتربالانس
این سه تجهیز ممکن است در یک مدار هیدرولیک در کنار یکدیگر دیده شوند، اما نقش آنها یکی نیست.
شیر ترکیدگی برای واکنش به افزایش غیرعادی جریان، به‌خصوص در شرایطی مانند پارگی خط، استفاده می‌شود.
شیر نگهدارنده بار وظیفه دارد در شرایط مشخص، بار را در موقعیت خود نگه دارد و از حرکت ناخواسته آن جلوگیری کند. عملکرد این شیر بیشتر با کنترل و نگهداری بار در مدار ارتباط دارد.
شیر کانتربالانس یا شیر تعادل نیز برای کنترل حرکت بار، جلوگیری از فرار بار و ایجاد کنترل مناسب در مدارهای دارای بار محرک، به‌ویژه بارهای مستعد حرکت ناخواسته، استفاده می‌شود.
بنابراین این تصور که «اگر کانتربالانس داریم دیگر راپچر ولو لازم نیست» یا برعکس، بدون بررسی طراحی مدار قابل قبول نیست. هرکدام برای سناریوی متفاوتی طراحی شده‌اند و ممکن است در یک سیستم حرفه‌ای چند لایه حفاظتی در کنار هم استفاده شوند.
چه عواملی باعث عملکرد اشتباه شیر ترکیدگی می‌شوند؟
اگر راپچر ولو بدون دلیل مشخص بسته شود، نباید فوراً نتیجه گرفت که خود شیر خراب است. گاهی مشکل از شرایطی است که شیر در آن نصب یا تنظیم شده است.
از عوامل مهم می‌توان به انتخاب نادرست ظرفیت جریان شیر، تغییرات غیرعادی دبی، گرفتگی مسیر، آلودگی روغن، نصب اشتباه، جهت نصب نامناسب در مدل‌هایی که جهت جریان مشخص دارند، خرابی مکانیزم داخلی و تغییر شرایط کاری سیستم اشاره کرد.
حتی تغییر در سرعت طراحی‌شده بالابر نیز می‌تواند مهم باشد. اگر شیری برای یک دبی مشخص انتخاب شده باشد و بعداً شرایط مدار تغییر کند، ممکن است جریان عادی سیستم به محدوده‌ای نزدیک شود که شیر برای شرایط اضطراری در نظر گرفته است.
به همین دلیل انتخاب راپچر ولو نباید بر اساس «فقط قطر شیلنگ» انجام شود. دبی واقعی و مشخصات کاری سیستم اهمیت تعیین‌کننده دارند.
تست و بازرسی شیر ترکیدگی چگونه انجام می‌شود؟
بازرسی را باید از ظاهر شروع کرد اما به ظاهر ختم نکرد. وجود نشتی، آسیب بدنه، خوردگی، تغییر شکل اتصالات، آسیب مکانیکی یا آثار گرمای غیرعادی می‌تواند نشانه‌ای برای بررسی بیشتر باشد.
در مرحله بعد باید شرایط عملکرد شیر بررسی شود. اینکه شیر در شرایط عادی جریان را به‌درستی عبور می‌دهد و در شرایط تعریف‌شده برای عملکرد حفاظتی، مسیر را محدود می‌کند، موضوعی است که باید طبق روش آزمون سازنده و الزامات طراحی سیستم بررسی شود.
نکته مهم این است که آزمایش یک شیر ضدسقوط با ایجاد عمدی شرایط خطرناک روی یک بالابر در حال بهره‌برداری، روش مناسبی برای آزمون تجربی نیست. تست باید با روش کنترل‌شده، تجهیزات مناسب و مطابق دستورالعمل سازنده و الزامات ایمنی انجام شود.
همچنین بعد از هر تعمیر، تعویض شیلنگ، تغییر در مدار یا دستکاری اتصالات نزدیک جک، عملکرد سیستم حفاظتی باید مجدداً بررسی شود.
هنگام انتخاب شیر ترکیدگی چه مشخصاتی مهم است؟
انتخاب راپچر ولو فقط با گفتن «برای بالابر یک‌تن» تمام نمی‌شود. وزن بار یکی از اطلاعات مورد نیاز است، اما برای انتخاب دقیق کافی نیست.
مواردی مانند حداکثر دبی مدار، فشار کاری، نوع و ابعاد اتصال، مشخصات سیلندر، سرعت حرکت بالابر، نوع روغن و شرایط کاری، جهت جریان، محدوده عملکرد شیر و الزامات سازنده سیستم باید در نظر گرفته شوند.
اگر شیر ظرفیت جریان مناسبی نداشته باشد، ممکن است در شرایط عادی محدودیت ایجاد کند یا برعکس، در شرایطی که باید واکنش نشان دهد عملکرد مورد انتظار را ارائه نکند.
بنابراین انتخاب حرفه‌ای از مشخصات مدار شروع می‌شود، نه از قیمت شیر یا صرفاً اندازه رزوه آن.
آیا شیر ترکیدگی برای همه بالابرها لازم است؟
پاسخ این سؤال را نمی‌توان بدون شناخت نوع بالابر، طراحی مدار، نوع جک، شیوه نصب و الزامات ایمنی سیستم با یک «بله» یا «خیر» مطلق پاسخ داد.
در بسیاری از سیستم‌های بالابر هیدرولیکی، تجهیزات کنترل سقوط و خرابی خط هیدرولیک اهمیت حیاتی دارند، اما اینکه دقیقاً چه نوع تجهیزی، با چه مشخصاتی و در چه محلی استفاده شود باید بر اساس طراحی مهندسی و الزامات مربوط به همان کاربرد تعیین شود.
در پروژه‌ای که ایمنی بار و افراد اهمیت دارد، حذف یا اضافه کردن یک شیر حفاظتی نباید صرفاً به دلیل تجربه یک پروژه دیگر انجام شود. حتی دو بالابر با ظرفیت اسمی یکسان ممکن است به دلیل تفاوت در سرعت، نوع جک، مسیر لوله‌کشی و شرایط بهره‌برداری، نیازمندی‌های متفاوتی داشته باشند.
سوالات متداول درباره شیر ترکیدگی شیلنگ بالابر
شیر ترکیدگی بالابر چیست؟
شیر ترکیدگی یا راپچر ولو قطعه‌ای حفاظتی در مدار هیدرولیک است که در صورت افزایش غیرعادی جریان، مانند شرایط ناشی از پارگی شیلنگ، مسیر روغن را محدود یا مسدود می‌کند.
شیر ترکیدگی چگونه مانع سقوط بالابر می‌شود؟
با محدود کردن خروج سریع روغن از جک، سرعت نزول ناشی از شکست خط هیدرولیک را کنترل می‌کند و به جلوگیری از سقوط کنترل‌نشده بار کمک می‌کند.
شیر ترکیدگی با شیر اطمینان چه تفاوتی دارد؟
شیر اطمینان عمدتاً برای کنترل فشار بیش از حد طراحی شده، اما راپچر ولو برای واکنش به جریان غیرعادی و شرایطی مانند پارگی خط هیدرولیک به کار می‌رود.
شیر ترکیدگی روی جک نصب می‌شود یا روی شیلنگ؟
بسته به طراحی شیر، ممکن است مستقیماً روی پورت جک یا در نزدیک‌ترین نقطه عملی به سیلندر نصب شود؛ محل دقیق باید طبق طراحی مدار و دستورالعمل سازنده تعیین شود.
چرا شیر ترکیدگی بالابر عمل می‌کند؟
افزایش ناگهانی دبی، خرابی خط، انتخاب نامناسب شیر، شرایط غیرعادی مدار یا برخی مشکلات نصب می‌توانند باعث فعال‌شدن راپچر ولو شوند.
آیا خرابی شیر ترکیدگی خطرناک است؟
بله؛ اگر شیر در زمان نیاز عملکرد حفاظتی خود را انجام ندهد، یکی از لایه‌های مهم حفاظت در برابر نزول کنترل‌نشده بار از مدار خارج می‌شود و باید سریعاً بررسی شود.
آیا می‌توان شیر ترکیدگی را حذف کرد؟
حذف این قطعه بدون بررسی مهندسی مدار و الزامات ایمنی توصیه نمی‌شود و در بسیاری از کاربردها می‌تواند سطح حفاظت سیستم را کاهش دهد؛ تصمیم نهایی باید بر اساس طراحی و استانداردهای مربوط به همان بالابر باشد.
