درباره شیر یکطرفه هیدرولیک و دیگر اجزا بالابر چه می دانید، اگر بالابر هیدرولیک را یک بدن زنده فرض کنیم، روغن همان خونی است که در رگ‌های آن جریان دارد و شیرها همان دریچه‌هایی هستند که مسیر، فشار و سرعت این جریان را کنترل می‌کنند. بدون یک سیستم کنترل روغن دقیق و سالم، حتی قوی‌ترین جک و پمپ هم نمی‌توانند یک بار را با ایمنی و نرمی بالا ببرند و پایین بیاورند. در واقع، تفاوت یک بالابر استاندارد با یک بالابر بی‌کیفیت را نه فقط در ابعاد جک، بلکه در کیفیت و چیدمان همین شیرها باید جست‌وجو کرد.
در این مقاله می‌خواهیم وارد قلب هیدرولیک بالابر شویم و تک‌تک شیرها و تجهیزات کنترل روغن را بررسی کنیم؛ از شیر اطمینان که مثل یک فیوز فشار عمل می‌کند تا شیر پاراشوت که هنگام پارگی شیلنگ، جان بار و اپراتور را نجات می‌دهد. اگر می‌خواهید هنگام خرید بالابر با چشم باز انتخاب کنید یا در نگهداری و عیب‌یابی سیستم هیدرولیک حرفه‌ای‌تر عمل کنید، این راهنما دقیقاً برای شما نوشته شده است.
شیرهای ایمنی و حفاظتی
نخستین گروه از شیرها، آن‌هایی هستند که وظیفه‌شان محافظت از جان، بار و تجهیزات است. این شیرها معمولاً در شرایط عادی «بی‌صدا» کار می‌کنند و فقط وقتی خطری پیش می‌آید وارد عمل می‌شوند.
شیر اطمینان
شیر اطمینان، نگهبان اصلی مدار هیدرولیک است. وظیفه آن محدود کردن فشار مدار به یک سقف مشخص و از پیش تنظیم‌شده است. وقتی فشار سیستم از حد مجاز بالاتر برود، این شیر باز می‌شود و روغن اضافی را به مخزن برمی‌گرداند تا فشار به سطح ایمن برگردد.
اهمیت شیر اطمینان از این جهت است که از پمپ، جک و شیلنگ‌ها در برابر اضافه‌فشار محافظت می‌کند. بدون آن، یک خطای ساده در مدار یا گیر کردن بار می‌تواند به ترکیدن شیلنگ یا آسیب جدی به پمپ منجر شود.
برای دیدن دیگر موارد سایت ما به صفحه اصلی شرکت آرشه مراجعه کنید.
شیر یکطرفه هیدرولیک
شیر یکطرفه هیدرولیک همان‌طور که از نامش پیداست، فقط اجازه عبور روغن در یک جهت را می‌دهد و در جهت مخالف کاملاً بسته می‌ماند. کار اصلی آن جلوگیری از بازگشت روغن به سمت پمپ است.
نقش دوم و حیاتی این شیر، ثابت نگه داشتن بالابر پس از توقف پمپ است. وقتی پمپ خاموش می‌شود، شیر یکطرفه مانع از آن می‌شود که روغنِ زیر جک به عقب برگردد و در نتیجه سکو در همان ارتفاع ثابت می‌ماند؛ بدون آنکه پمپ نیاز به کار مداوم داشته باشد.

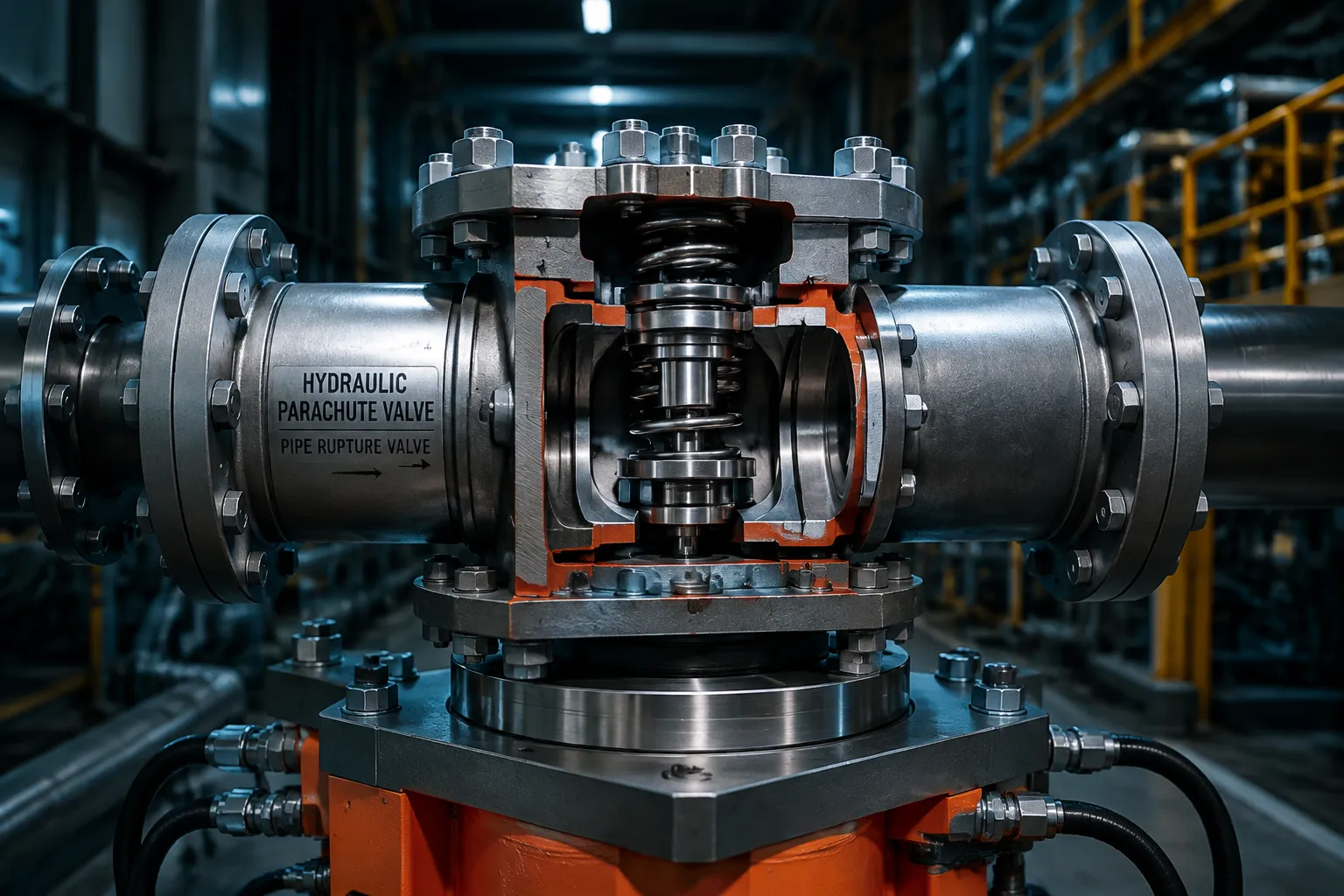

شیر ترکیدگی لوله یا پاراشوت هیدرولیکی
این شیر را می‌توان «آخرین خط دفاعی» بالابر دانست. وظیفه آن این است که هنگام پارگی شیلنگ یا افزایش ناگهانی دبی، مسیر روغن را فوراً ببندد و از سقوط آزاد سکو جلوگیری کند.
نکته مهم در نصب این شیر، موقعیت آن است: شیر پاراشوت معمولاً نزدیک یا مستقیماً روی جک نصب می‌شود تا اگر شیلنگ بین شیر و جک پاره شد، باز هم بتواند بار را نگه دارد. این جزئیات کوچک، تفاوت بین یک بالابر ایمن و یک بالابر پرخطر است.
شیر تعادل یا کانتربالانس
شیر تعادل وظیفه دارد از سقوط کنترل‌نشده بار جلوگیری کند. این شیر در مسیر برگشت روغن قرار می‌گیرد و تا زمانی که فشار کافی از سمت پمپ یا مدار فرمان نرسد، مسیر را بسته نگه می‌دارد.
علاوه بر ایمنی، شیر کانتربالانس حرکت پایین‌آمدن را پایدار نگه می‌دارد. به بیان ساده، اجازه نمی‌دهد بار با سرعت غیرقابل کنترل و لرزش پایین بیاید و در نتیجه حرکت سکو نرم و قابل پیش‌بینی می‌شود.
برای دیدن انواع تولیدات ما و لیست قیمت بالابر هیدرولیک می توانید به این صفحه مراجعه کنید.
شیر قفل‌کننده جک
شیر قفل‌کننده جک دقیقاً همان کاری را می‌کند که از نامش انتظار می‌رود: بار را روی جک نگه می‌دارد. این شیر معمولاً به‌صورت یکطرفه پایلوت‌دار طراحی می‌شود، یعنی برای باز شدن به یک فشار فرمان از مدار نیاز دارد.
مزیت این طراحی این است که حتی اگر فشار اصلی مدار افت کند یا پمپ خاموش شود، جک در همان وضعیت قفل می‌ماند و بار به‌هیچ‌وجه پایین نمی‌رود مگر آنکه فرمان باز شدن صادر شود.
شیرهای کنترل حرکت و جهت
این گروه از شیرها مسئول هدایت روغن به مسیر درست و کنترل سرعت و جهت حرکت سکو هستند. بدون آن‌ها، بالابر فقط یک جک ساکن است.

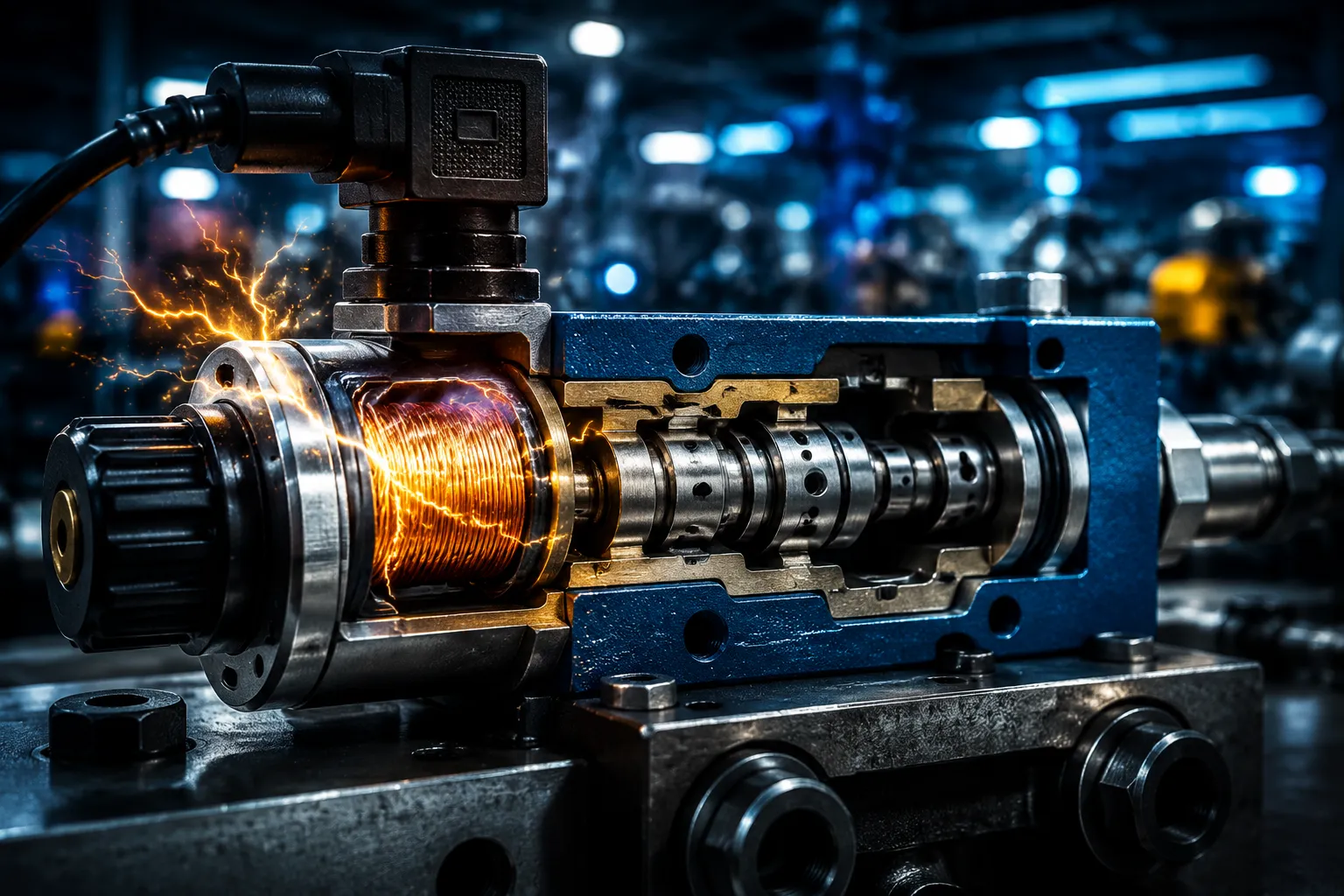

شیر برقی کنترل جهت
شیر برقی کنترل جهت، مغز فرمان‌دهنده مدار است. این شیر تعیین می‌کند روغن به کدام سمت جک برود و در نتیجه سکو بالا برود یا پایین بیاید. عملکرد آن با فرمان الکتریکی و از طریق یک سلونوئید انجام می‌شود.
تمامی تولیدات ما در یک قاب در صفحه بالابر ها قابل مشاهده است.
اجزای اصلی این شیر عبارت‌اند از:
- بوبین یا سلونوئید: سیم‌پیچی که با دریافت جریان برق، میدان مغناطیسی ایجاد می‌کند و هسته را به حرکت درمی‌آورد.
- هسته متحرک: قطعه‌ای که تحت تأثیر میدان مغناطیسی جابه‌جا می‌شود و اسپول را هل می‌دهد.
- اسپول یا پاپت: عضو داخلی که با جابه‌جایی، مسیرهای روغن را باز و بسته می‌کند.
- بدنه شیر: محفظه‌ای که تمام اجزای داخلی را در خود جای داده و مسیرهای عبور روغن را شکل می‌دهد.
- فنر برگشت: وقتی جریان برق قطع می‌شود، اسپول را به موقعیت اولیه برمی‌گرداند.
- سوکت و کانکتور برق: رابطی که فرمان الکتریکی را از سیستم کنترل به بوبین منتقل می‌کند.
- پیچ آزادکن دستی: امکان جابه‌جایی دستی اسپول را فراهم می‌کند تا در مواقع اضطراری یا هنگام تست، شیر بدون برق هم قابل کنترل باشد.
شیر پایین‌آور
شیر پایین‌آور وظیفه کنترل خروج روغن از جک را بر عهده دارد. وقتی فرمان پایین رفتن صادر می‌شود، این شیر اجازه می‌دهد روغن با سرعت کنترل‌شده از جک به مخزن برگردد.
نکته جالب درباره بسیاری از بالابرها این است که پایین آمدن سکو با وزن خود سکو انجام می‌شود، نه با فشار پمپ. به همین دلیل، شیر پایین‌آور باید آن‌قدر دقیق باشد که وزن بار، سکو را با سرعت ایمن و یکنواخت پایین بیاورد.
شیر کنترل جریان
شیر کنترل جریان همان ابزاری است که سرعت بالا یا پایین رفتن سکو را تنظیم می‌کند. با محدود کردن یا آزاد کردن مسیر عبور روغن، می‌توان سرعت حرکت را دقیقاً کنترل کرد.
این شیر ممکن است به سه شکل ثابت، دستی یا جبران‌کننده فشار باشد. نوع جبران‌کننده فشار پیشرفته‌تر است و سرعت را حتی با تغییر بار یا فشار، ثابت نگه می‌دارد؛ ویژگی‌ای که در بالابرهای حرفه‌ای اهمیت زیادی دارد.
شیر سوزنی تنظیم سرعت
شیر سوزنی نوعی شیر کنترل جریان دقیق است که با یک پیچ سوزنی‌شکل، دهانه عبور روغن را به‌صورت بسیار ظریف تنظیم می‌کند. از آن برای تنظیمات دقیق سرعت در مدارهایی استفاده می‌شود که نیاز به دقت بالا دارند.
این شیر برای تنظیم‌های ظریف و کم‌دبی ایده‌آل است و معمولاً پس از نصب، یک‌بار تنظیم می‌شود و در همان وضعیت باقی می‌ماند.
شیر نرم‌راه‌انداز یا نرم‌توقف هیدرولیکی
این شیر تجربه کاربری بالابر را به سطح دیگری می‌برد. وظیفه آن حذف ضربه و شوک در لحظه شروع یا توقف حرکت است. به‌جای آنکه سکو ناگهان راه بیفتد یا ناگهان بایستد، حرکت به‌صورت تدریجی آغاز و پایان می‌یابد.
نتیجه این عملکرد، حرکت نرم‌تر، کاهش فشار ناگهانی بر اجزا و افزایش عمر سیستم هیدرولیک است. برای بالابرهایی که بار حساس یا ارزشمند جابه‌جا می‌کنند، وجود این شیر یک مزیت واقعی محسوب می‌شود.
اگر به دنبال سفارش کالا بالابر فروشگاهی و یا کارخانه هستی می توانید به این صفحه ها مراجعه کنید.
شیرهای تنظیم فشار و توزیع جریان
در مدارهای پیچیده‌تر، گاهی لازم است فشار را در بخش‌های مختلف متفاوت کنیم یا جریان را بین چند مصرف‌کننده تقسیم کنیم. این گروه از شیرها دقیقاً برای همین کار طراحی شده‌اند.
شیر تنظیم فشار
شیر تنظیم فشار به اپراتور یا تکنسین اجازه می‌دهد فشار کاری مدار را در محدوده مشخصی تنظیم کند. این شیر معمولاً در ابتدای مدار یا نزدیک پمپ نصب می‌شود و فشار مبنا را برای کل سیستم تعیین می‌کند.
تنظیم صحیح این شیر اهمیت حیاتی دارد؛ فشار بیش از حد به تجهیزات آسیب می‌زند و فشار کمتر از حد، توان بالابری را کاهش می‌دهد.
شیر کاهنده فشار
شیر کاهنده فشار برخلاف شیر تنظیم فشار که کل مدار را کنترل می‌کند، فشار را در یک شاخه یا بخش خاص از مدار کاهش می‌دهد. این شیر اجازه می‌دهد بخش‌هایی از سیستم با فشار پایین‌تر از فشار اصلی کار کنند.
کاربرد آن زمانی است که یک مدار چندین مصرف‌کننده با نیازهای فشاری متفاوت داشته باشد و بخواهیم هر بخش با فشار مخصوص خودش کار کند.
شیر توالی
شیر توالی ترتیب انجام کارها را در مدار هیدرولیک مدیریت می‌کند. این شیر تا زمانی که فشار به یک حد مشخص نرسد، مسیر را بسته نگه می‌دارد و سپس اجازه می‌دهد روغن به مصرف‌کننده بعدی برسد.
به این ترتیب، می‌توان تضمین کرد که یک عمل خاص (مثلاً قفل شدن یک مکانیزم) قبل از عمل بعدی (مثلاً حرکت جک) کامل انجام شده است.
شیر تقسیم‌کننده جریان
شیر تقسیم‌کننده جریان، دبی ورودی را بین دو یا چند مسیر به نسبت مشخص تقسیم می‌کند. این ویژگی در بالابرهایی که دو یا چند جک دارند و باید هم‌زمان و هم‌سرعت حرکت کنند، بسیار مهم است.
با تقسیم دقیق جریان، هر دو جک با سرعت یکسان بالا می‌روند و سکو کج نمی‌شود؛ موضوعی که مستقیماً به ایمنی و پایداری بار مربوط است.
شیر جمع‌کننده جریان
شیر جمع‌کننده جریان دقیقاً عکس شیر تقسیم‌کننده عمل می‌کند: جریان خروجی از چند مسیر را با هم ترکیب می‌کند و به یک مسیر واحد می‌رساند.
این شیر در مدارهایی کاربرد دارد که چند پمپ یا چند منبع جریان دارند و خروجی آن‌ها باید به یک مصرف‌کننده واحد هدایت شود.
شیرهای کمکی و نگهداری
این شیرها نقش پشتیبان و خدماتی دارند و معمولاً هنگام نصب، راه‌اندازی یا شرایط اضطراری به کار می‌آیند.
شیر تخلیه اضطراری
شیر تخلیه اضطراری راه نجات بالابر در هنگام قطع برق است. وقتی برق قطع می‌شود و شیرهای برقی از کار می‌افتند، این شیر به اپراتور اجازه می‌دهد سکو را به‌صورت کنترل‌شده پایین بیاورد.
این شیر می‌تواند دستی، کابلی یا برقی باشد. وجود آن در هر بالابر هیدرولیک یک الزام ایمنی است، چون گیر کردن بار در ارتفاع هنگام قطع برق، هم برای بار و هم برای اپراتور خطرناک است.
شیر هواگیری
هوا در مدار هیدرولیک یک دشمن جدی است؛ باعث حرکت نرم‌نشدن، لرزش و کاهش دقت می‌شود. شیر هواگیری برای خارج کردن هوای محبوس از سیستم به کار می‌رود.
این شیر معمولاً در بالاترین نقاط مدار نصب می‌شود تا هوای جمع‌شده در آن نقاط به‌راحتی تخلیه شود و سیستم هیدرولیک عملکرد تمیز و دقیقی داشته باشد.
شیر قطع و وصل دستی
شیر قطع و وصل دستی یک شیر ساده اما بسیار کاربردی است که به اپراتور اجازه می‌دهد جریان روغن در یک مسیر را به‌صورت دستی باز یا بسته کند.
کاربرد اصلی آن در مواقع تعمیر و نگهداری است؛ وقتی بخواهیم بخشی از مدار را بدون تخلیه کامل سیستم ایزوله کنیم، این شیر مسیر را می‌بندد و کار ایمن انجام می‌شود.
سوالات متداول
چرا شیر یکطرفه هیدرولیک در بالابر ضروری است؟
این شیر اجازه می‌دهد روغن فقط در یک جهت جریان یابد و مانع بازگشت آن به پمپ می‌شود. نقش اصلی آن جلوگیری از تخلیه فشار زیر جک است تا سکو در ارتفاع، کاملاً ثابت و بدون حرکت باقی بماند.
نشانه‌های اصلی خرابی شیر یکطرفه هیدرولیک چیست؟
مهم‌ترین نشانه، «خزش» یا افت تدریجی ارتفاع سکو در حالت ایستا است. این مشکل معمولاً ناشی از ورود آلودگی به شیر که مانع آب‌بندی کامل می‌شود یا فرسودگی قطعات داخلی است که منجر به نشت داخلی روغن می‌گردد.
