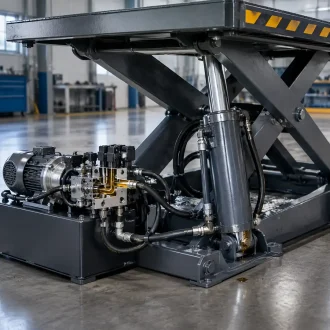

یکی از این دلایل نشت روغن هیدرولیک می باشد ولی الان جریان را باز می کنیم .اگر بالابر هیدرولیکی را در یک ارتفاع مشخص متوقف کرده‌اید اما بعد از چند دقیقه یا چند ساعت متوجه می‌شوید که سکو به‌آرامی پایین آمده است، احتمالاً با مشکلی در مدار نگهداری بار یا یکی از اجزای هیدرولیکی بالابر مواجه هستید. این حرکت ناخواسته که در سیستم‌های هیدرولیک با اصطلاح Drift شناخته می‌شود، همیشه به معنای خراب شدن جک نیست.
خرابی یا نشتی شیر یک‌طرفه، نشتی داخلی جک، ایراد شیر نگهدارنده بار، مشکل در شیر کانتربالانس، نشتی شیلنگ و اتصالات، آلودگی روغن و ایراد در سایر بخش‌های مدار می‌توانند باعث شوند فشار لازم برای نگه داشتن سکو حفظ نشود.
نکته مهم این است که سرعت پایین آمدن، زمان شروع حرکت و شرایطی که در آن این اتفاق رخ می‌دهد سرنخ‌های مهمی برای پیدا کردن علت هستند. مثلاً پایین آمدن بسیار آهسته در طول چند ساعت با افت محسوس ارتفاع طی چند دقیقه، مسیر عیب‌یابی یکسانی ندارد.
پایین آمدن خودبه‌خودی بالابر هیدرولیکی یعنی چه؟
در یک بالابر هیدرولیکی سالم، پس از رسیدن سکو به ارتفاع موردنظر و قطع فرمان حرکت، مدار هیدرولیک باید بتواند بار را در همان موقعیت نگه دارد. این نگهداری به عملکرد صحیح جک، شیرهای کنترل و تجهیزات نگهدارنده بار وابسته است.
وقتی سکو بدون صدور فرمان پایین آمدن حرکت می‌کند، یعنی روغن تحت فشار از مسیری که نباید عبور کند در حال جابه‌جایی است یا یکی از اجزای مکانیکی و هیدرولیکی دیگر نمی‌تواند موقعیت بار را حفظ کند.
این جابه‌جایی ممکن است از داخل جک اتفاق بیفتد؛ یعنی روغن از کنار آب‌بند پیستون عبور کند، یا در یکی از شیرهای مدار رخ دهد؛ برای مثال شیر یک‌طرفه یا شیر کانتربالانس نتواند مسیر برگشت روغن را به‌درستی مسدود کند.
بنابراین اگر بالابر خودبه‌خود پایین می‌آید، بهتر است قبل از تعویض جک یا هر قطعه دیگری مشخص شود که نشتی در کدام قسمت مدار اتفاق می‌افتد.

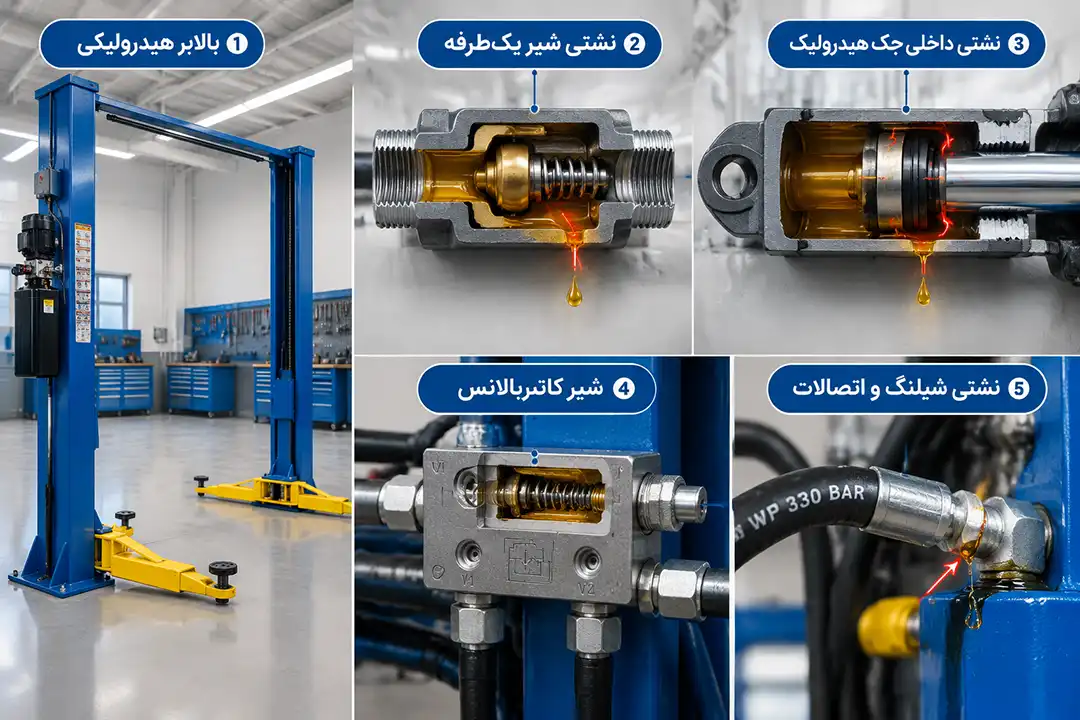

چرا بالابر هیدرولیکی خودبه‌خود پایین می‌آید؟
پایین آمدن ناخواسته بالابر معمولاً به یکی از اجزایی مربوط می‌شود که وظیفه ایجاد یا حفظ فشار و نگهداری بار را بر عهده دارند. در ادامه ۷ علت مهم را بررسی می‌کنیم.
همچنین برای دیدن انواع قیمت بالابر هیدرولیک می توانید مراجعه کنید ما در این صفحه لیستی از قیمت ها را برای شما آورده ایم.
خرابی یا نشتی شیر یک‌طرفه
شیر یک‌طرفه یکی از قطعات مهم در مدار هیدرولیک است که باید اجازه عبور روغن را در جهت مشخص بدهد و از برگشت آن در جهت مخالف جلوگیری کند. اگر این شیر به دلیل فرسودگی، آسیب به نشیمنگاه، خرابی فنر یا وجود آلودگی نتواند به‌طور کامل بسته شود، بخشی از روغن می‌تواند از مسیر برگشت عبور کند.
در چنین شرایطی ممکن است بالابر در زمان حرکت رو به بالا عملکرد عادی داشته باشد، اما پس از توقف، سکو به‌تدریج ارتفاع خود را از دست بدهد. به همین دلیل مشاهده اینکه بالابر به‌خوبی بالا می‌رود، به‌تنهایی سالم بودن مدار نگهدارنده را ثابت نمی‌کند.
یکی از اشتباهات رایج در عیب‌یابی این است که چون نشتی روغن در اطراف بالابر دیده نمی‌شود، تصور شود هیچ نشتی وجود ندارد. در شیرها و قطعات هیدرولیکی، نشتی می‌تواند داخلی باشد و بدون ایجاد روغن‌ریزی قابل مشاهده، باعث افت تدریجی سکو شود.
اگر مشکل پس از آلودگی روغن، تعمیرات قبلی مدار یا ورود ذرات به سیستم ایجاد شده باشد، بررسی وضعیت شیر یک‌طرفه اهمیت بیشتری پیدا می‌کند.
نشتی داخلی جک هیدرولیک
جک هیدرولیک فقط یک لوله و پیستون ساده نیست؛ آب‌بندها و اجزای داخلی آن باید فشار روغن را در یک سمت پیستون حفظ کنند. زمانی که آب‌بند پیستون فرسوده یا آسیب‌دیده باشد، روغن می‌تواند از یک سمت پیستون به سمت دیگر عبور کند.
در سیستم‌های هیدرولیکی، نشتی داخلی می‌تواند بدون ایجاد روغن‌ریزی قابل مشاهده باعث حرکت تدریجی عملگر شود؛ برای آشنایی بیشتر با این پدیده می‌توانید توضیحات hydraulic actuator drift را در مستندات Bosch Rexroth نیز بررسی کنید.
این نوع نشتی با نشتی بیرونی تفاوت دارد. در نشتی بیرونی معمولاً آثار روغن روی جک، شیلنگ، اتصالات یا اطراف دستگاه دیده می‌شود؛ اما در نشتی داخلی جک بالابر ممکن است هیچ روغنی روی زمین مشاهده نکنید و تنها علامت، پایین آمدن تدریجی سکو باشد.
فرسودگی آب‌بند، خراش یا آسیب سطح داخلی سیلندر، آلودگی روغن و کارکرد نامناسب سیستم می‌توانند زمینه ایجاد نشتی داخلی را فراهم کنند. در بعضی شرایط نیز استفاده مداوم از بالابر با بار نامناسب می‌تواند فشار بیشتری به اجزای جک وارد کند.
به همین دلیل، اگر شیرهای مدار بررسی شدند اما بالابر همچنان بدون فرمان پایین می‌آید، بررسی آب‌بندی داخلی جک یکی از مراحل مهم عیب‌یابی است.
همچنین می توانید در رابطه با شیر ترکیدگی شیلنگ بالابر در اینجا مطالعه کنید.
خرابی شیر نگهدارنده بار
شیر نگهدارنده بار برای جلوگیری از حرکت ناخواسته بار در مدار هیدرولیک استفاده می‌شود. بسته به طراحی دستگاه، ممکن است از شیرهای مختلفی برای این منظور استفاده شده باشد؛ بنابراین ساختار مدار هر بالابر باید مطابق نقشه هیدرولیک همان دستگاه بررسی شود.
اگر نشیمنگاه شیر آسیب دیده باشد، فنر عملکرد مناسبی نداشته باشد یا آلودگی مانع بسته شدن کامل آن شود، شیر ممکن است نتواند روغن را در شرایط توقف به‌درستی نگه دارد.
نتیجه می‌تواند کاهش تدریجی فشار و پایین آمدن سکو باشد؛ حتی در شرایطی که جک از نظر ظاهری سالم است.
به همین دلیل در عیب‌یابی علت پایین آمدن بالابر هیدرولیکی نباید فقط جک را بررسی کرد. مسیر نگهداری بار از شیر تا جک باید به‌صورت یک مجموعه دیده شود.
مشکل در شیر کانتربالانس
در برخی مدارهای هیدرولیک، به‌خصوص مدارهایی که کنترل حرکت بار و جلوگیری از حرکت ناخواسته اهمیت زیادی دارد، از شیر کانتربالانس بالابر استفاده می‌شود. این شیر به کنترل حرکت بار و جلوگیری از حرکت خارج از کنترل کمک می‌کند.
اگر شیر کانتربالانس به‌درستی تنظیم نشده باشد، دچار آلودگی شده باشد یا اجزای داخلی آن آسیب دیده باشند، عملکرد مدار نگهداری بار می‌تواند مختل شود.
یکی از نکات مهم این است که خرابی کانتربالانس لزوماً با یک علامت ثابت ظاهر نمی‌شود. بسته به نوع مدار و نحوه اتصال شیر، ممکن است مشکل به شکل افت تدریجی سکو، رفتار نامنظم هنگام پایین آمدن یا تغییر رفتار بالابر در شرایط مختلف بار مشاهده شود.
بنابراین در مدارهایی که کانتربالانس وجود دارد، بررسی این قطعه باید بر اساس نقشه هیدرولیک و مشخصات فنی دستگاه انجام شود و صرفاً با حدس یا تغییر تنظیمات آن صورت نگیرد.
شیر کانتربالانس در بسیاری از مدارهای هیدرولیک برای کنترل حرکت بار و حفظ موقعیت آن به کار می‌رود؛ در مستندات فنی counterbalance valve for load holding نیز این کاربرد به‌عنوان یکی از وظایف اصلی این شیر توضیح داده شده است.
نشتی در شیلنگ یا اتصالات
گاهی علت پایین آمدن بالابر پیچیده نیست و به یک نشتی در شیلنگ، لوله، فیتینگ یا اتصال هیدرولیکی مربوط می‌شود. اگر روغن تحت فشار از مدار خارج شود، توان سیستم برای نگه داشتن جک کاهش پیدا می‌کند و سکو ممکن است به سمت پایین حرکت کند.
در این حالت باید اطراف شیلنگ‌ها، محل اتصال فیتینگ‌ها، بلوک شیرها و مسیرهای انتقال روغن بررسی شود. آثار روغن، چربی غیرعادی یا خیس شدن یک اتصال می‌تواند سرنخ مهمی باشد.
البته نبودن روغن‌ریزی ظاهری به این معنی نیست که مدار کاملاً بدون نشتی است؛ زیرا نشتی داخلی شیر یا جک می‌تواند بدون خروج روغن به محیط اتفاق بیفتد.
همچنین اگر شیلنگ آسیب‌دیده، متورم، ترک‌خورده یا دچار فرسودگی قابل مشاهده باشد، موضوع فقط افت ارتفاع نیست و باید از نظر ایمنی نیز جدی بررسی شود.
آلودگی یا نامناسب بودن روغن هیدرولیک
روغن هیدرولیک فقط وظیفه انتقال نیرو را بر عهده ندارد؛ کیفیت و تمیزی آن مستقیماً بر عملکرد شیرها، آب‌بندها و سایر اجزای مدار اثر می‌گذارد.
ورود ذرات، براده، آلودگی یا محصولات حاصل از فرسایش قطعات می‌تواند باعث شود نشیمنگاه یک شیر کاملاً بسته نشود. در چنین شرایطی ممکن است مقدار کمی روغن از مسیر موردنظر عبور کند و در طول زمان باعث افت بالابر هیدرولیکی شود.
استفاده از روغن نامناسب از نظر گرانروی یا مشخصات فنی نیز می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد. به همین دلیل انتخاب روغن باید بر اساس مشخصات سازنده مدار و شرایط کاری دستگاه انجام شود، نه صرفاً بر اساس نام عمومی روغن.
اگر پس از سرویس یا تعمیر یک بخش از مدار، مشکل پایین آمدن سکو ایجاد شده است، وضعیت روغن و احتمال ورود آلودگی به سیستم نیز باید بررسی شود.
افت فشار یا ایراد در مدار هیدرولیک
تمام مشکلات مربوط به پایین آمدن سکو را نمی‌توان مستقیماً به یک شیر یا جک نسبت داد. گاهی ایراد در بخش دیگری از مدار باعث می‌شود فشار موردنیاز برای نگهداری بار حفظ نشود.
تنظیم نادرست، خرابی یکی از شیرهای کنترلی، مشکل در مسیر انتقال روغن یا سایر ایرادهای مدار می‌توانند رفتار بالابر را تغییر دهند. در سیستم‌های پیچیده‌تر، حتی نحوه عملکرد شیرهای فرمان و مسیر پایلوت نیز باید بررسی شود.
به همین دلیل، عیب‌یابی اصولی باید از مشاهده علائم شروع شود و سپس مسیر روغن و نقاطی که امکان افت فشار یا عبور ناخواسته روغن وجود دارد بررسی شود.

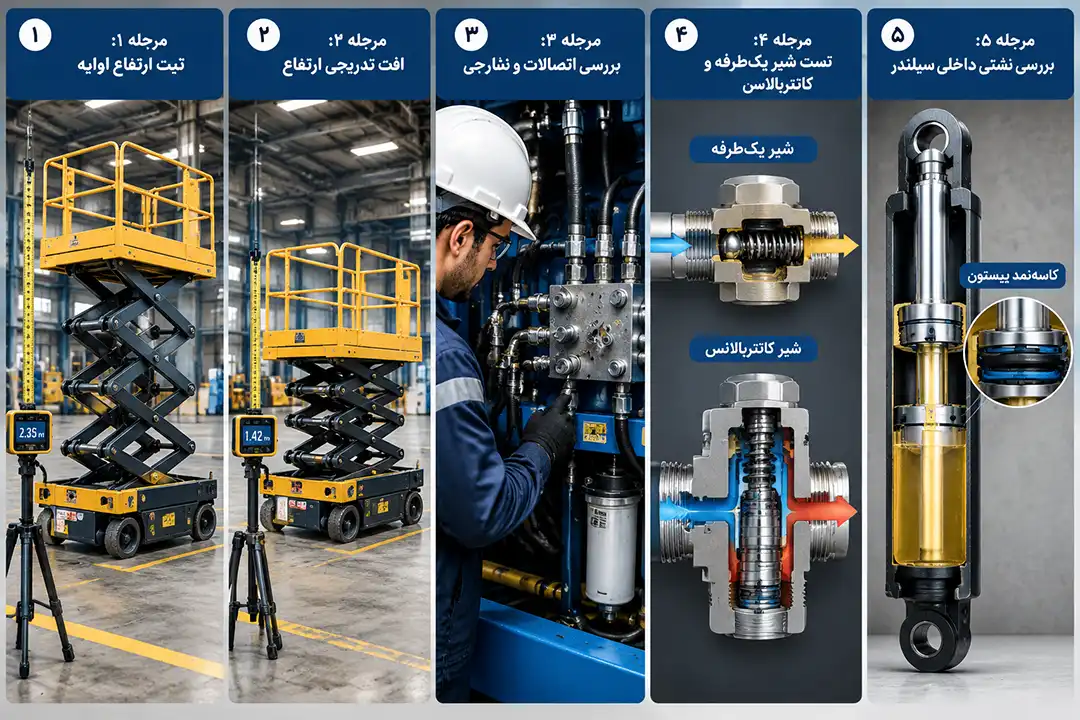

چگونه علت پایین آمدن بالابر را تشخیص دهیم؟
برای تشخیص علت پایین آمدن خودبه‌خودی بالابر بهتر است به‌جای تعویض تصادفی قطعات، رفتار دستگاه ثبت و مرحله‌به‌مرحله بررسی شود. چند نشانه ساده می‌تواند محدوده ایراد را بسیار کوچک‌تر کند.
بررسی زمان و سرعت پایین آمدن
اولین سؤال این است که سکو دقیقاً چه زمانی و با چه سرعتی پایین می‌آید.
اگر سکو در چند ساعت مقدار کمی افت ارتفاع دارد، احتمال نشتی داخلی یا عبور بسیار محدود روغن از یکی از شیرها مطرح می‌شود. اما اگر در مدت کوتاهی افت ارتفاع قابل توجهی اتفاق می‌افتد، باید موضوع با حساسیت بیشتری بررسی شود.
همچنین باید مشخص شود آیا مشکل فقط هنگام وجود بار اتفاق می‌افتد یا در حالت بدون بار نیز مشاهده می‌شود. تغییر رفتار بالابر با تغییر بار می‌تواند اطلاعات مهمی درباره محل ایراد در اختیار تعمیرکار قرار دهد.
ثبت ارتفاع اولیه، مدت زمان توقف و مقدار افت ارتفاع، بسیار مفیدتر از توصیف کلی مانند «بالابر خودش پایین می‌آید» است.
بررسی نشتی‌های ظاهری
پس از قرار دادن دستگاه در وضعیت ایمن، شیلنگ‌ها، اتصالات، جک و مجموعه شیرها باید از نظر نشتی خارجی بررسی شوند.
اگر روغن از یک اتصال خارج می‌شود، ابتدا باید علت نشتی مشخص شود. صرفاً سفت کردن اتصال همیشه راه‌حل مناسبی نیست؛ زیرا ممکن است شیلنگ، فیتینگ یا رزوه آسیب دیده باشد.
در مورد شیلنگ‌های هیدرولیک نیز هرگونه ترک، تورم، ساییدگی یا آسیب جدی باید جدی گرفته شود.
بررسی شیرها و مدار هیدرولیک
اگر نشتی خارجی وجود ندارد، بررسی به سمت اجزای داخلی مدار می‌رود. در این مرحله شیر یک‌طرفه، شیر نگهدارنده بار، شیر کانتربالانس، شیر پایین‌آورنده و سایر شیرهای مرتبط باید بر اساس نقشه مدار بررسی شوند.
وجود آلودگی در نشیمنگاه شیر، آسیب قطعات داخلی یا باز ماندن جزئی مسیر می‌تواند باعث شود روغن به‌آرامی از مدار نگهدارنده عبور کند.
در این مرحله دستکاری تصادفی تنظیمات شیرها توصیه نمی‌شود؛ زیرا تغییر تنظیم یک شیر، بدون مشخص بودن مقدار فشار و عملکرد موردنظر مدار، می‌تواند مشکل جدیدی ایجاد کند.
تست جک و آب‌بندی داخلی
اگر مسیر شیرها و اتصالات مشکل مشخصی نشان نداد، احتمال نشتی داخلی جک بیشتر می‌شود. در این حالت باید مشخص شود آیا روغن از داخل آب‌بندهای پیستون عبور می‌کند یا خیر.
تست دقیق باید با توجه به طراحی بالابر و دستورالعمل سرویس همان دستگاه انجام شود. در برخی سیستم‌ها می‌توان با ایزوله کردن بخش‌هایی از مدار مشخص کرد که افت ارتفاع از جک است یا از شیر و مسیر کنترل.
این مرحله اهمیت زیادی دارد؛ زیرا تعویض جک زمانی که ایراد اصلی از یک شیر نگهدارنده یا شیر یک‌طرفه باشد، فقط هزینه تعمیر را افزایش می‌دهد و مشکل اصلی را برطرف نمی‌کند.
هرچیزی که مربوط به بالابر صنعتی می باشد در این صفحه وجود دارد.
آیا پایین آمدن بالابر نشانه خطر است؟
بله، پایین آمدن ناخواسته سکو را نباید یک رفتار عادی در نظر گرفت، به‌خصوص زمانی که افت ارتفاع محسوس، سریع یا نامنظم است.
شدت خطر به نوع بالابر، طراحی سیستم، مقدار بار، سرعت حرکت و تجهیزات ایمنی آن بستگی دارد؛ اما وقتی دستگاهی بدون فرمان اپراتور شروع به پایین آمدن می‌کند، نمی‌توان بدون بررسی فنی فرض کرد که در همان وضعیت قابل استفاده است.
موضوع زمانی جدی‌تر می‌شود که افراد در زیر سکو قرار داشته باشند یا بالابر وظیفه جابه‌جایی بار سنگین را بر عهده داشته باشد. در چنین شرایطی نباید برای آزمایش، زیر بار معلق قرار گرفت یا با باز کردن شیلنگ و اتصالات، مدار تحت فشار را به‌صورت تجربی بررسی کرد.
تجهیزاتی مانند شیر ترکیدگی شیلنگ، شیر یک‌طرفه پایلوت‌دار، شیر کانتربالانس و شیرهای نگهدارنده بار در طراحی برخی مدارها برای کنترل و ایمن‌سازی حرکت بار به کار می‌روند؛ اما نوع و محل استفاده از آن‌ها باید متناسب با طراحی واقعی بالابر باشد.

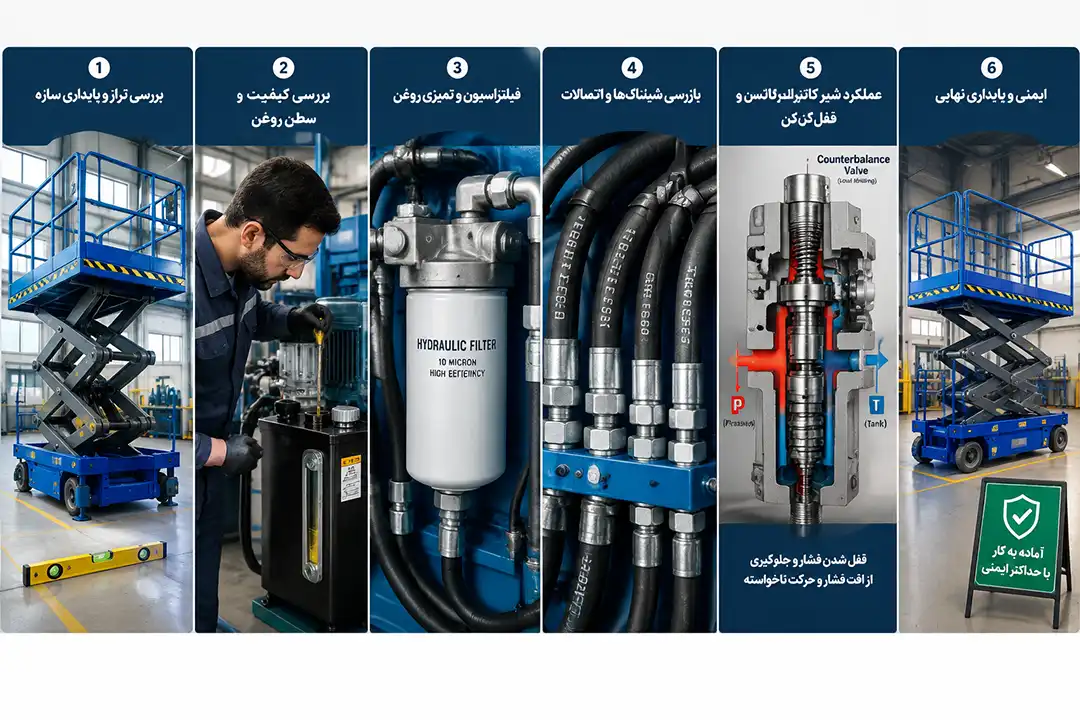

برای جلوگیری از پایین آمدن خودبه‌خودی بالابر چه کنیم؟
بهترین روش جلوگیری، منتظر ماندن تا بروز خرابی نیست. مدار هیدرولیک باید به‌صورت دوره‌ای از نظر نشتی، وضعیت شیلنگ‌ها، اتصالات، کیفیت روغن و عملکرد شیرهای ایمنی بررسی شود.
همچنین استفاده از روغن با مشخصات صحیح، جلوگیری از ورود آلودگی به مدار و تعویض فیلترها در زمان مناسب می‌تواند از فرسایش زودهنگام شیرها و آب‌بندها جلوگیری کند.
در زمان سرویس باید به تغییر رفتار دستگاه نیز توجه شود. اگر بالابر نسبت به گذشته سریع‌تر پایین می‌آید، هنگام توقف افت ارتفاع دارد یا عملکرد آن تحت بار با حالت عادی تفاوت پیدا کرده است، بهتر است مشکل قبل از تبدیل شدن به خرابی جدی بررسی شود.
از طرف دیگر، ظرفیت اسمی بالابر باید رعایت شود. کارکرد مداوم با بار بیشتر از ظرفیت طراحی‌شده می‌تواند فشار بیشتری به جک، شیرها، شیلنگ‌ها و سایر اجزای مدار وارد کند.
چه زمانی باید شیر یا جک بالابر تعویض شود؟
تعویض قطعه باید نتیجه عیب‌یابی باشد، نه اولین مرحله آن. اگر مشخص شود نشتی از یک شیر است، بسته به نوع آسیب ممکن است تمیزکاری، تعمیر یا تعویض قطعه کافی باشد.
در مورد جک نیز اگر آب‌بندهای داخلی فرسوده شده باشند اما بدنه، سطح داخلی سیلندر و سایر اجزا شرایط مناسبی داشته باشند، امکان تعمیر و تعویض کیت آب‌بندی وجود دارد. اما اگر سطح داخلی سیلندر آسیب جدی دیده باشد یا اجزای اصلی جک شرایط مناسبی نداشته باشند، تعمیر ساده آب‌بند لزوماً مشکل را برطرف نمی‌کند.
بنابراین قبل از سفارش جک یا شیر جدید باید مشخص شود محل واقعی نشتی و علت افت بالابر کجاست. یک تشخیص درست می‌تواند از تعویض قطعه‌ای که هنوز سالم است جلوگیری کند.
جمع‌بندی علت پایین آمدن خودبه‌خودی بالابر هیدرولیکی
وقتی بالابر هیدرولیکی خود به خود پایین می آید، نباید فقط جک را مقصر دانست. مسیر نگهداری بار از جک و شیرها تا شیلنگ‌ها و اتصالات باید به‌صورت یک مدار کامل بررسی شود.
خرابی شیر یک‌طرفه، نشتی داخلی جک، ایراد شیر نگهدارنده بار، مشکل شیر کانتربالانس، نشتی شیلنگ و اتصالات، آلودگی یا روغن نامناسب و ایرادهای مختلف مدار هیدرولیک از مهم‌ترین مواردی هستند که باید بررسی شوند.
برای عیب‌یابی دقیق، زمان شروع افت، سرعت پایین آمدن، میزان بار و وجود یا نبود نشتی ظاهری را ثبت کنید و سپس بررسی مدار را بر اساس نقشه هیدرولیک دستگاه انجام دهید. اگر افت ارتفاع سریع یا غیرقابل پیش‌بینی است، استفاده از بالابر تا بررسی فنی آن منطقی نیست.
سؤالات متداول
چرا بالابر هیدرولیکی در حالت توقف پایین می‌آید؟
معمولاً پایین آمدن سکو در حالت توقف به دلیل عبور ناخواسته روغن از یکی از اجزای مدار نگهدارنده است. نشتی داخلی جک، خرابی شیر یک‌طرفه، شیر نگهدارنده بار، شیر کانتربالانس یا نشتی در مسیر هیدرولیک از علت‌های مهم هستند.
آیا خرابی شیر یک‌طرفه باعث پایین آمدن بالابر می‌شود؟
بله. اگر شیر یک‌طرفه نتواند در جهت مخالف به‌طور کامل بسته شود، روغن ممکن است از مسیر برگشت عبور کند و فشار نگهدارنده جک کاهش پیدا کند. در نتیجه سکو به‌تدریج پایین می‌آید.
آیا نشتی جک می‌تواند باعث افت بالابر شود؟
بله. در صورت آسیب آب‌بند داخلی پیستون، روغن می‌تواند از یک سمت پیستون به سمت دیگر عبور کند. این نوع نشتی ممکن است هیچ روغن‌ریزی خارجی ایجاد نکند و تنها با پایین آمدن تدریجی سکو مشخص شود.
چرا بالابر بعد از خاموش شدن موتور پایین می‌آید؟
خاموش شدن موتور به‌تنهایی نباید باعث پایین آمدن ناخواسته بالابر شود. اگر پس از خاموش شدن موتور سکو افت ارتفاع دارد، باید مدار نگهداری بار، شیرها، جک و مسیر روغن بررسی شود تا مشخص شود روغن از کدام بخش عبور می‌کند.
آیا پایین آمدن تدریجی بالابر خطرناک است؟
پایین آمدن تدریجی را نباید بدون بررسی فنی نادیده گرفت. مقدار و سرعت افت ارتفاع مهم است، اما هر حرکت ناخواسته می‌تواند نشانه کاهش توان مدار در نگهداری بار باشد. در صورت افت محسوس یا سریع، دستگاه باید تا مشخص شدن علت توسط فرد متخصص بررسی شود.
