پاراشوت آسانسور یکی از تجهیزات مهم ایمنی است که در شرایط مشخص، از حرکت کنترل‌نشده کابین جلوگیری می‌کند. این قطعه با درگیرشدن با ریل‌های راهنما، نیروی لازم برای کاهش سرعت و متوقف‌کردن کابین را ایجاد می‌کند. عملکرد پاراشوت معمولاً با گاورنر سرعت و سایر اجزای ایمنی آسانسور ارتباط دارد و انتخاب نوع مناسب آن باید بر اساس مشخصات فنی و الزامات استاندارد انجام شود.
اگر می‌خواهید بدانید پاراشوت چیست، چه وظیفه‌ای دارد، انواع پاراشوت آسانسور چه تفاوتی با یکدیگر دارند و علت فعال‌شدن ناخواسته آن چیست، در این مقاله از شرکت آرشه با ساختار و عملکرد این سیستم ایمنی آشنا می‌شوید.

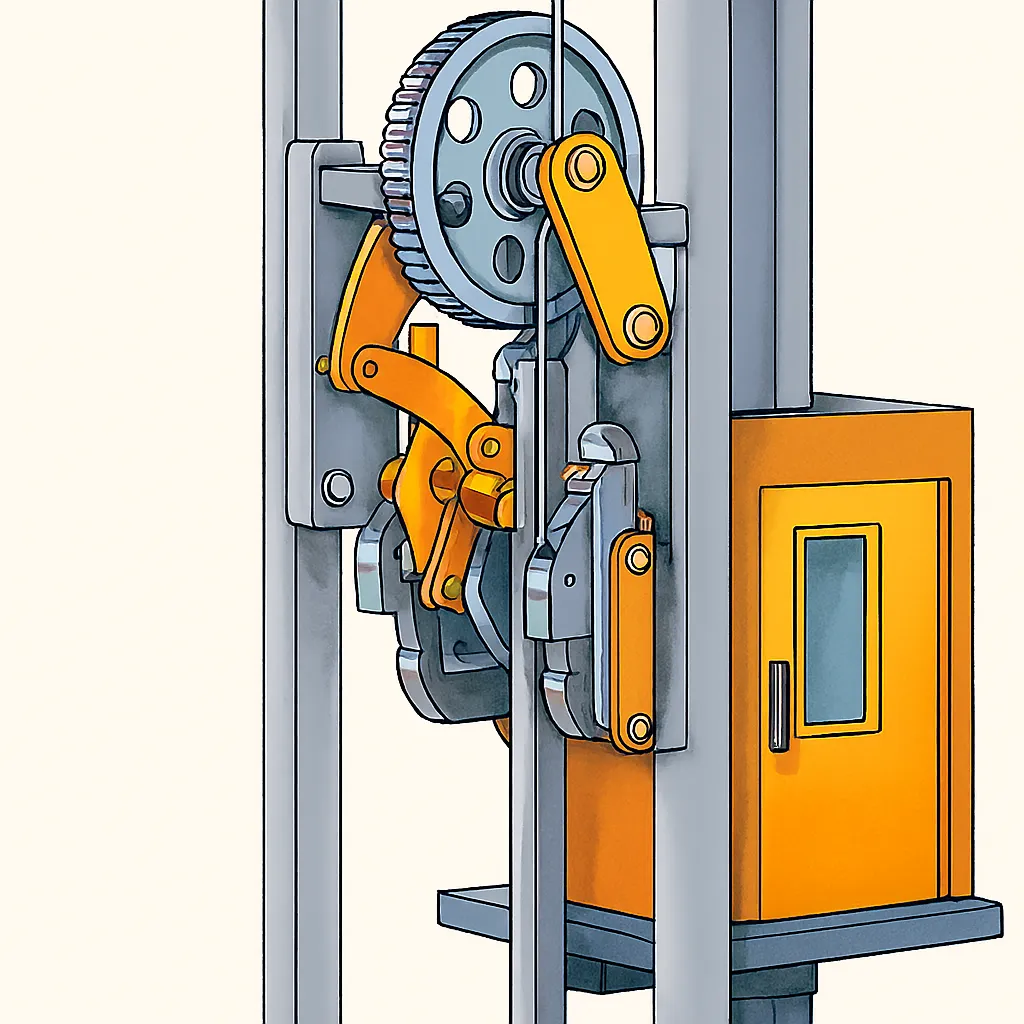

پاراشوت آسانسور چیست؟
پاراشوت آسانسور که با نام ترمز ایمنی یا ترمز اضطراری نیز شناخته می‌شود، مکانیزمی است که در شرایط تعریف‌شده، با درگیرشدن با ریل‌های راهنما، حرکت کابین یا در برخی طراحی‌ها کادر وزنه را مهار می‌کند. این سیستم برای مقابله با شرایطی مانند افزایش بیش‌ازحد سرعت طراحی شده است و در بسیاری از آسانسورهای کششی، گاورنر سرعت نقش مهمی در فعال‌سازی آن دارد.
به زبان ساده، وقتی می‌پرسیم «پاراشوت چیه؟»، منظور تجهیزی مکانیکی است که در صورت وقوع شرایط خطرناک مشخص، به توقف ایمن کابین کمک می‌کند. پاراشوت به‌تنهایی تمام خطرهای آسانسور را پوشش نمی‌دهد؛ بلکه یکی از اجزای مجموعه ایمنی است و باید با گاورنر، ریل‌های راهنما، سازه کابین و مدار ایمنی سازگاری داشته باشد.
برای دیدن دسته اصلی بالابر های ما به دسته بالابر هیدرولیکی مراجعه کنید.
نکته مهم این است که پاراشوت با ترمز اصلی موتور یکسان نیست. ترمز اصلی معمولاً برای توقف‌های عادی و نگه‌داشتن آسانسور در شرایط کاری طراحی شده است؛ اما پاراشوت یک وسیله ایمنی جداگانه است که برای شرایط اضطراری تعریف‌شده به کار می‌رود. همچنین قطع برق به‌تنهایی به این معنا نیست که پاراشوت حتماً فعال می‌شود؛ نحوه واکنش آسانسور به نوع سیستم و شرایط ایجادشده بستگی دارد.
وظیفه و کارایی پاراشوت آسانسور چیست؟
وظیفه اصلی پاراشوت، مهار حرکت خطرناک کابین یا کادر وزنه در شرایطی است که سیستم ایمنی مربوطه فرمان فعال‌شدن آن را صادر می‌کند. این تجهیز با اعمال نیروی ترمز روی ریل‌های راهنما، سرعت حرکت را کاهش می‌دهد و از ادامه حرکت کنترل‌نشده جلوگیری می‌کند.
مهم‌ترین کارکردهای سیستم پاراشوت آسانسور عبارت‌اند از:
- کمک به توقف کابین در صورت فعال‌شدن سازوکار ایمنی مربوطه.
- مهار حرکت با استفاده از درگیری مکانیکی با ریل‌های راهنما.
- همکاری با گاورنر سرعت برای واکنش به اضافه‌سرعت در سیستم‌های مجهز به این سازوکار.
- افزایش سطح ایمنی آسانسور در کنار سایر تجهیزات حفاظتی و کنترلی.
پاراشوت جایگزین سرویس و نگهداری منظم، ترمز اصلی یا سایر تجهیزات حفاظتی نیست. عملکرد قابل‌اعتماد آن به انتخاب صحیح، نصب اصولی، سازگاری با گاورنر و ریل و انجام آزمون‌های فنی مطابق دستورالعمل سازنده وابسته است.
اجزای تشکیل‌دهنده پاراشوت در آسانسور
سیستم پاراشوت فقط از یک قطعه تشکیل نشده است. خود ترمز ایمنی دارای اجزای مکانیکی برای درگیری با ریل است و در سامانه کامل، تجهیزاتی مانند گاورنر و رابط‌های انتقال نیرو نیز در تشخیص شرایط و فعال‌سازی نقش دارند. شکل دقیق اجزا با توجه به سازنده، نوع پاراشوت و طراحی آسانسور متفاوت است.
| جزء سیستم | وظیفه | نکته فنی |
|---|---|---|
| فک یا گوه ترمز | ایجاد نیروی مهار از طریق درگیری با ریل راهنما | شکل و سازوکار درگیری به مدل پاراشوت وابسته است. |
| اهرم‌ها و رابط‌های مکانیکی | انتقال نیروی تحریک به مکانیزم ترمز | تنظیم و نصب آن‌ها باید مطابق دستورالعمل سازنده باشد. |
| گاورنر سرعت | تشخیص اضافه‌سرعت و تحریک سازوکار ایمنی | آستانه عملکرد باید با مشخصات آسانسور و پاراشوت سازگار باشد. |
| سیم‌بکسل گاورنر یا رابط تحریک | انتقال فرمان مکانیکی گاورنر به ترمز ایمنی | نوع رابط و نحوه انتقال نیرو در طراحی‌های مختلف یکسان نیست. |
| ریل‌های راهنما | فراهم‌کردن سطح درگیری و هدایت کابین | وضعیت، نصب و سازگاری ریل با پاراشوت اهمیت ایمنی دارد. |
در برخی مدل‌ها، اجزایی مانند فنر، غلتک یا قطعات گوه‌ای نیز در مکانیزم ترمز وجود دارند. بااین‌حال، نباید یک آرایش مشخص را به همه مدل‌های پاراشوت تعمیم داد. برای شناسایی دقیق اجزا، باید نقشه فنی و دستورالعمل همان محصول بررسی شود.

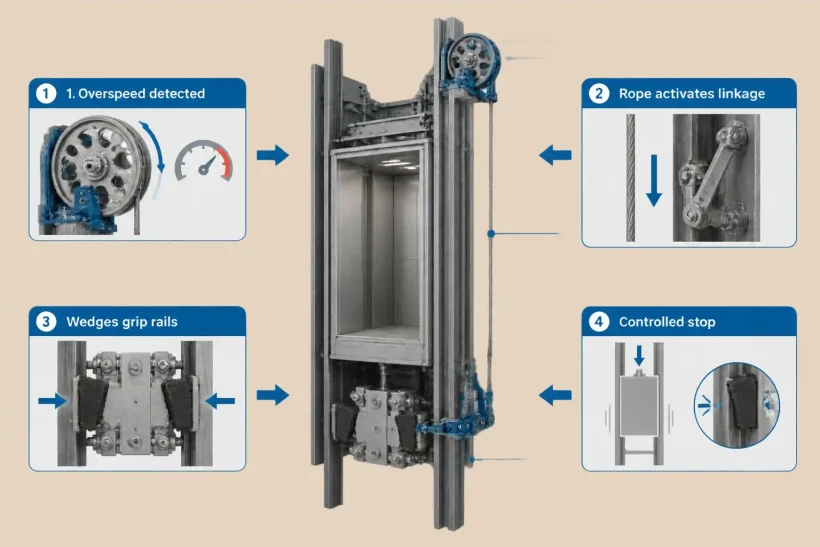

چگونگی عملکرد ترمز ایمنی پاراشوت در آسانسور
عملکرد پاراشوت به نوع سیستم ایمنی و شرایط فعال‌شدن آن بستگی دارد. در یک سامانه متداول مجهز به گاورنر، روند کار به‌صورت زیر است:
- تشخیص اضافه‌سرعت: اگر سرعت کابین به محدوده عملکرد تعیین‌شده برسد، گاورنر سرعت واکنش نشان می‌دهد.
- انتقال فرمان: سازوکار گاورنر، از طریق سیم‌بکسل یا رابط مکانیکی مربوطه، نیروی لازم برای تحریک پاراشوت را منتقل می‌کند. گاورنر سرعت یکی از اجزای مهم زنجیره ایمنی آسانسور است که در شرایط تعیین‌شده، سازوکار تحریک ترمز ایمنی را فعال می‌کند. برای آشنایی بیشتر با نحوه عملکرد این تجهیز و ارتباط آن با پاراشوت، راهنمای فنی elevator overspeed governor operation را مطالعه کنید.
- درگیری با ریل: اجزای ترمز ایمنی با ریل‌های راهنما درگیر می‌شوند و نیروی مقاوم در برابر حرکت کابین ایجاد می‌کنند.
- کاهش سرعت و توقف: پاراشوت با توجه به طراحی خود، حرکت را مهار می‌کند. در نوع تدریجی، نیروی ترمز به‌صورت کنترل‌شده افزایش می‌یابد تا شدت کاهش سرعت در محدوده طراحی باقی بماند.
- بررسی پس از عملکرد: آسانسور باید از نظر علت فعال‌شدن، وضعیت ترمز، ریل‌ها و اجزای مرتبط بررسی شود و بازگشت به سرویس فقط پس از تأیید فرد متخصص و انجام الزامات لازم صورت بگیرد.
باید توجه داشت که پاراشوت لزوماً در هر خرابی آسانسور فعال نمی‌شود و همه سامانه‌ها نیز دقیقاً از یک روش تحریک استفاده نمی‌کنند. برای مثال، مدار ایمنی ممکن است در شرایطی فرمان توقف صادر کند، بدون آنکه مکانیزم پاراشوت درگیر شود. همچنین حفاظت در برابر حرکت کنترل‌نشده کابین یا خرابی اجزای تعلیق، به مجموعه تجهیزات پیش‌بینی‌شده در طراحی آسانسور وابسته است.
نکته ایمنی: پس از فعال‌شدن پاراشوت، از تلاش برای آزادکردن فک‌ها، تنظیم گاورنر یا راه‌اندازی مجدد آسانسور بدون بررسی تخصصی خودداری کنید. ابتدا باید علت رویداد مشخص شود و تجهیزات مطابق دستورالعمل سازنده و الزامات بازرسی بررسی شوند.
انواع پاراشوت آسانسور و تفاوت آن‌ها
انواع پاراشوت آسانسور را می‌توان از نظر نحوه توقف به دو گروه اصلی لحظه‌ای و تدریجی تقسیم کرد. انتخاب بین این دو نوع به سرعت نامی آسانسور، ظرفیت و جرم قابل‌مهار، طراحی مجموعه ایمنی و الزامات استاندارد بستگی دارد. علاوه بر این، پاراشوت‌ها از نظر جهت عملکرد نیز می‌توانند یک‌طرفه یا دوطرفه باشند؛ بنابراین این دو دسته‌بندی نباید با یکدیگر اشتباه گرفته شوند.
۱. پاراشوت لحظه‌ای یا آنی
پاراشوت لحظه‌ای با درگیری سریع اجزای ترمز با ریل راهنما، نیروی مهار را در فاصله کوتاهی ایجاد می‌کند. به دلیل نحوه اعمال نیرو، کاهش سرعت در این نوع می‌تواند شدیدتر باشد؛ ازاین‌رو استفاده از آن به شرایط مجاز طراحی و استاندارد مربوط وابسته است. این نوع پاراشوت برای همه سرعت‌ها و همه آسانسورها مناسب نیست و نباید صرفاً بر اساس قیمت یا سادگی ساخت انتخاب شود.
۲. پاراشوت تدریجی
در پاراشوت تدریجی، نیروی ترمز به شکلی کنترل‌شده‌تر افزایش پیدا می‌کند تا کاهش سرعت در محدوده طراحی انجام شود. این ویژگی به محدودکردن شدت شتاب منفی و نیروهای واردشده به کابین کمک می‌کند. پاراشوت تدریجی در آسانسورهایی که شرایط طراحی آن‌ها به چنین سازوکاری نیاز دارد، اهمیت ویژه‌ای دارد و انتخاب و آزمون آن باید بر اساس مشخصات فنی تأییدشده انجام شود.
۳. پاراشوت یک‌طرفه و دوطرفه
این دسته‌بندی به جهت حرکت قابل‌مهار مربوط است، نه به شدت یا تدریجی‌بودن توقف. پاراشوت یک‌طرفه برای مهار حرکت در جهت مشخصی طراحی شده است؛ در مقابل، پاراشوت دوطرفه قابلیت مهار حرکت در هر دو جهت بالا و پایین را دارد. البته دامنه عملکرد واقعی باید از روی مشخصات فنی و تأییدیه همان مدل بررسی شود.
| نوع پاراشوت | ویژگی اصلی | نکته در انتخاب |
|---|---|---|
| لحظه‌ای | درگیری سریع و توقف در فاصله کوتاه | فقط در محدوده مجاز سرعت و طراحی قابل استفاده است. |
| تدریجی | افزایش کنترل‌شده نیروی ترمز | باید از نظر جرم، سرعت و عملکرد تأیید شده باشد. |
| یک‌طرفه | مهار حرکت در جهت مشخص | جهت عملکرد باید با طراحی سیستم ایمنی مطابقت داشته باشد. |
| دوطرفه | مهار حرکت در دو جهت | قابلیت هر دو جهت باید در مشخصات فنی محصول تأیید شده باشد. |
در نتیجه، هنگام بررسی انواع پاراشوت آسانسور باید هم نحوه توقف و هم جهت عملکرد آن را در نظر گرفت. عنوان‌هایی مانند پاراشوت غلطکی یا گوه‌ای نیز به سازوکار ساخت مربوط می‌شوند و لزوماً به‌تنهایی نشان نمی‌دهند که ترمز از نوع لحظه‌ای است یا تدریجی.
محل نصب پاراشوت آسانسور کجاست؟
در بسیاری از آسانسورهای کششی، مجموعه پاراشوت روی قاب یا یوک کابین و در نزدیکی ریل‌های راهنما نصب می‌شود تا هنگام تحریک، امکان درگیری با ریل وجود داشته باشد. در برخی طراحی‌ها نیز برای کادر وزنه تعادل، تجهیزات ایمنی متناسب پیش‌بینی می‌شود. محل دقیق نصب به نوع آسانسور، طراحی قاب، آرایش ریل‌ها و دستورالعمل سازنده بستگی دارد.
گاورنر سرعت و پاراشوت دو جزء متفاوت‌اند: گاورنر معمولاً در محل تعیین‌شده در طراحی آسانسور نصب می‌شود و از طریق رابط مربوطه، پاراشوت را تحریک می‌کند. بنابراین نباید محل نصب گاورنر را با محل نصب خود ترمز ایمنی یکی دانست. این سستم حتی می تواند در انواع بالابر فروشگاهی نقش خود را ایفا کند.
در زمان نصب یا تعویض پاراشوت، مواردی مانند سازگاری مدل با ریل، ظرفیت و محدوده جرم مجاز، سرعت عملکرد، نحوه اتصال رابط‌ها، فاصله‌های تعیین‌شده در دستورالعمل و صحت عملکرد کل مجموعه باید بررسی شوند. اعداد و اندازه‌های نصب را نمی‌توان برای همه مدل‌ها یکسان در نظر گرفت.
توجه: نصب، تنظیم و آزمون پاراشوت از کارهای تخصصی ایمنی آسانسور است. این عملیات باید توسط افراد صلاحیت‌دار و بر اساس دستورالعمل سازنده و مقررات لازم انجام شود؛ توضیحات این مقاله جایگزین نقشه نصب یا دستورالعمل فنی محصول نیست.
علت فعال شدن بی‌موقع پاراشوت آسانسور چیست؟
فعال‌شدن پاراشوت معمولاً نشانه‌ای است که باید جدی گرفته شود. گاهی سیستم در واکنش به یک وضعیت واقعی خطرناک فعال می‌شود و گاهی ممکن است ایراد در تنظیم، اتصال یا اجزای مرتبط باعث عملکرد ناخواسته شود. بدون بررسی فنی نمی‌توان علت دقیق را مشخص کرد؛ بنابراین نباید هر توقف اضطراری را به خرابی خود پاراشوت نسبت داد.
۱. عملکرد نامناسب گاورنر سرعت
تنظیم نادرست، فرسودگی یا نقص مکانیکی گاورنر می‌تواند باعث شود سازوکار تحریک در شرایط نامناسب عمل کند. بررسی سرعت تحریک، وضعیت مکانیکی و سازگاری گاورنر با پاراشوت باید طبق مشخصات فنی انجام شود.
۲. مشکل در سیم‌بکسل یا رابط تحریک
گیرکردن، آسیب‌دیدگی، تنظیم نامناسب یا اختلال در حرکت رابط‌های مکانیکی ممکن است بر عملکرد مجموعه اثر بگذارد. بررسی باید مسیر انتقال نیرو و اتصالات را نیز در بر بگیرد، نه فقط بدنه ترمز ایمنی را.
۳. ناهماهنگی پاراشوت با ریل راهنما
نصب نامناسب، هم‌راستا نبودن اجزا یا رعایت‌نشدن فاصله‌های تعیین‌شده توسط سازنده می‌تواند بر حرکت مکانیزم و تماس آن با ریل اثر بگذارد. هرگونه تنظیم باید با مشخصات همان مدل و وضعیت نصب تطبیق داده شود.
۴. فرسودگی یا آسیب اجزای مکانیکی
سایش، خوردگی، گیرکردن قطعات متحرک یا آسیب رابط‌ها می‌تواند عملکرد سیستم را مختل کند. تشخیص این موارد به بازرسی فنی و بررسی سوابق سرویس نیاز دارد.
۵. ایراد در مدار ایمنی یا کنترل آسانسور
گاهی توقف آسانسور ناشی از فعال‌شدن یک بخش دیگر از مدار ایمنی است و الزاماً به معنی درگیرشدن پاراشوت نیست. بررسی وضعیت خطاها، کلیدهای ایمنی و ترتیب عملکرد اجزا کمک می‌کند مشخص شود توقف از کدام بخش آغاز شده است.
| احتمال مطرح‌شده | چه چیزی باید بررسی شود؟ |
|---|---|
| اختلال گاورنر | وضعیت مکانیکی، تنظیم و آزمون عملکرد مطابق مشخصات فنی |
| ایراد رابط تحریک | سلامت اتصالات، حرکت آزاد و تنظیم مجاز رابط‌ها |
| نصب یا هم‌راستایی نامناسب | موقعیت نصب، فاصله‌ها و سازگاری با ریل |
| فرسودگی مکانیکی | سایش، خوردگی، آسیب و نیاز به تعمیر یا تعویض |
| خطای مدار ایمنی | سوابق خطا و تشخیص اینکه پاراشوت واقعاً درگیر شده است یا خیر |
اگر پاراشوت فعال شد یا آسانسور بدون علت مشخص متوقف شد، از خارج‌کردن دستی سیستم از حالت ایمنی و راه‌اندازی مجدد بدون بررسی خودداری کنید. آسانسور باید تا تشخیص علت و تأیید ایمنی، مطابق رویه‌های فنی مربوط از سرویس خارج بماند.
استاندارد پاراشوت آسانسور و الزامات ایمنی آن
پاراشوت آسانسور یک تجهیز ایمنی حساس است و انتخاب یا نصب آن باید با الزامات استاندارد قابل‌اعمال بر آسانسور و مشخصات تأییدشده محصول مطابقت داشته باشد. استانداردهای سری EN 81 الزامات مهمی را درباره تجهیزات ایمنی، گاورنر سرعت، عملکرد ترمز ایمنی و آزمون قطعات تعیین می‌کنند؛ بااین‌حال، الزامات دقیق به نوع آسانسور، طراحی سیستم و نسخه استاندارد مربوط بستگی دارد.
برای آشنایی با چارچوب قانونی ایمنی آسانسورها و الزامات مربوط به اجزای ایمنی، می‌توانید متن EU Lift Safety Directive 2014/33/EU را در پایگاه رسمی قوانین اتحادیه اروپا مطالعه کنید. الزامات قابل‌اعمال در هر پروژه باید با مقررات محلی و استاندارد فنی مربوط به همان آسانسور نیز تطبیق داده شوند.
در بررسی فنی پاراشوت، موارد زیر اهمیت دارند:
- تناسب با سرعت نامی: نوع پاراشوت و محدوده عملکرد آن باید با سرعت و شرایط طراحی آسانسور سازگار باشد.
- ظرفیت و جرم مجاز: مشخصات ترمز ایمنی باید با جرم قابل‌مهار و محدوده استفاده تأییدشده مطابقت داشته باشد.
- سازگاری با گاورنر: عملکرد گاورنر، نیروی تحریک و پاراشوت باید به‌صورت یک مجموعه بررسی شوند.
- سازگاری با ریل راهنما: ریل، محل نصب و مجموعه ترمز باید برای عملکرد صحیح با یکدیگر سازگار باشند.
- مدار ایمنی: عملکرد تجهیزات الکتریکی مرتبط و توالی توقف باید مطابق طراحی ایمنی آسانسور بررسی شود.
- آزمون و مستندات: مدارک فنی، تأییدیه محصول و نتایج آزمون‌های لازم باید قابل بررسی باشند.
برای مثال، در EN 81-20:2014 میان کاربرد پاراشوت لحظه‌ای و تدریجی بر اساس سرعت نامی آسانسور تفاوت‌هایی وجود دارد. اما برای اعلام الزامات قابل‌اجرا در یک پروژه مشخص، باید نسخه معتبر استاندارد، نوع آسانسور و شرایط طراحی آن بررسی شود. بنابراین، انتخاب پاراشوت صرفاً بر اساس یک عدد سرعت یا توصیه عمومی صحیح نیست.
نحوه نگهداری و بازرسی پاراشوت آسانسور
نگهداری پاراشوت باید بر اساس دستورالعمل سازنده، برنامه سرویس آسانسور و الزامات بازرسی انجام شود. از آنجا که این سیستم در شرایط اضطراری وظیفه مهار حرکت را بر عهده دارد، سالم‌بودن ظاهری آن به‌تنهایی برای اطمینان از عملکرد صحیح کافی نیست.
مهم‌ترین مواردی که در بازرسی تخصصی باید مورد توجه قرار گیرند عبارت‌اند از:
- بررسی وضعیت ظاهری بدنه، اتصالات و اجزای مکانیکی پاراشوت.
- کنترل وضعیت ریل‌های راهنما و بررسی نشانه‌های سایش یا آسیب غیرعادی.
- بررسی گاورنر، سیم‌بکسل یا رابط تحریک و اتصالات مرتبط.
- کنترل سازگاری و تنظیمات سیستم طبق دستورالعمل فنی همان مدل.
- انجام آزمون‌های عملکردی لازم توسط فرد متخصص و ثبت نتایج.
- بررسی علت فعال‌شدن پاراشوت پیش از بازگرداندن آسانسور به سرویس.
روغن‌کاری، تغییر فاصله قطعات، تنظیم فک‌ها یا دست‌کاری گاورنر نباید به‌صورت عمومی و بدون مراجعه به دستورالعمل سازنده انجام شود؛ زیرا تغییر شرایط اصطکاک یا تنظیمات می‌تواند عملکرد ترمز ایمنی را مختل کند.
همچنین محصولات شرکت آرشه:
پس از فعال‌شدن پاراشوت چه باید کرد؟
فعال‌شدن پاراشوت یک رویداد ایمنی است و نباید تنها با آزادکردن ترمز و راه‌اندازی مجدد آسانسور به آن رسیدگی کرد. ابتدا باید علت رویداد مشخص شود و سپس اجزای مرتبط بررسی شوند.
- آسانسور را طبق رویه ایمنی مربوط از سرویس خارج کنید و از استفاده مسافران جلوگیری کنید.
- علت توقف و سوابق خطا را بدون دست‌کاری تجهیزات ثبت و بررسی کنید.
- وضعیت پاراشوت، گاورنر، رابط‌های تحریک، ریل‌ها و سایر اجزای مرتبط را به فرد متخصص بسپارید.
- آزمون‌ها و اقدامات اصلاحی لازم را مطابق دستورالعمل سازنده و الزامات بازرسی انجام دهید.
- فقط پس از تأیید ایمنی و تکمیل اقدامات لازم، آسانسور را به سرویس بازگردانید.
اگر علت عملکرد مشخص نباشد یا نشانه‌ای از آسیب به ترمز و ریل وجود داشته باشد، راه‌اندازی مجدد بدون بررسی کامل می‌تواند خطرآفرین باشد.
سؤالات متداول درباره پاراشوت آسانسور
پاراشوت آسانسور چیست؟
پاراشوت یا ترمز ایمنی، مکانیزمی است که در شرایط تعریف‌شده با درگیرشدن با ریل راهنما، حرکت کابین یا کادر وزنه را مهار می‌کند.
پاراشوت آسانسور چه وظیفه‌ای دارد؟
وظیفه آن مهار حرکت خطرناک در شرایط پیش‌بینی‌شده و کمک به توقف ایمن کابین است.
انواع پاراشوت آسانسور کدام‌اند؟
از نظر نحوه توقف، پاراشوت‌ها به لحظه‌ای و تدریجی تقسیم می‌شوند و از نظر جهت عملکرد نیز می‌توانند یک‌طرفه یا دوطرفه باشند.
پاراشوت آسانسور در کجا نصب می‌شود؟
در بسیاری از آسانسورهای کششی، پاراشوت روی قاب یا یوک کابین و در مجاورت ریل‌های راهنما نصب می‌شود؛ محل دقیق به طراحی دستگاه بستگی دارد.
علت فعال‌شدن ناخواسته پاراشوت آسانسور چیست؟
اختلال گاورنر، ایراد در رابط‌های مکانیکی، نصب نامناسب یا نقص سایر اجزای ایمنی از احتمال‌های قابل بررسی هستند و علت قطعی به عیب‌یابی تخصصی نیاز دارد.
آیا قطع برق باعث فعال‌شدن پاراشوت می‌شود؟
خیر؛ قطع برق به‌تنهایی به معنی فعال‌شدن پاراشوت نیست و واکنش آسانسور به طراحی سیستم ترمز و تجهیزات ایمنی آن بستگی دارد.
