وقتی برای یک ساختمان موجود، فروشگاه یا فضای کاری به بالابر نیاز داریم، یکی از اولین چالش‌ها محل نصب و امکان ایجاد چاله است. تخریب کف، جابه‌جایی تأسیسات یا تغییر سازه در بعضی پروژه‌ها نه‌تنها هزینه اجرا را بالا می‌برد، بلکه ممکن است از نظر فنی نیز امکان‌پذیر نباشد. در چنین شرایطی، بالابر هیدرولیکی بدون چاله می‌تواند یکی از گزینه‌های قابل بررسی باشد.
در این مدل، هدف اصلی حذف چاله عمیق و سنتی زیر محل استقرار بالابر است؛ اما این موضوع به معنی بی‌نیازی کامل از بررسی سازه، فضای نصب، ارتفاع بالاسری و محل مهار تجهیزات نیست. بنابراین پیش از انتخاب، باید شرایط واقعی پروژه بررسی شود تا مشخص شود طراحی بدون چاله برای ظرفیت، ارتفاع و نوع کاربری موردنظر مناسب است.

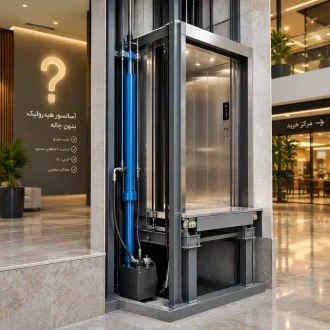

بالابر هیدرولیکی بدون چاله چیست؟
بالابر هیدرولیکی بدون چاله نوعی سیستم جابه‌جایی عمودی است که در طراحی آن به جای ایجاد چاله عمیق برای استقرار جک، از آرایش هیدرولیکی متناسب با شرایط پروژه استفاده می‌شود. در مدل‌های مختلف، جک‌ها و اجزای مرتبط می‌توانند در کنار سازه یا در محدوده‌ای طراحی‌شده برای بالابر قرار بگیرند و به همین دلیل نیازی به حفاری عمیق زیر کف وجود ندارد.
نکته مهم این است که عبارت «بدون چاله» نباید به معنی «بدون هیچ عملیات ساختمانی» تفسیر شود. محل نصب همچنان باید توان تحمل بارهای واردشده را داشته باشد و ممکن است برای کف، صفحه زیرین، ستون‌ها، ریل‌ها یا نقاط مهاربندی نیاز به آماده‌سازی وجود داشته باشد. همچنین در بعضی طراحی‌ها برای ورود و خروج راحت‌تر از سطح پایین، اختلاف ارتفاع یا رمپ نیز در نظر گرفته می‌شود.برای آشنایی با یک نمونه صنعتی از طراحی هیدرولیکی بدون چاله، می‌توان مشخصات machine-roomless holeless hydraulic elevator را نیز بررسی کرد.
به همین دلیل، بالابر بدون نیاز به چاله بیشتر یک راهکار برای کاهش عملیات حفاری و تغییرات زیرسطحی است، نه راهکاری که تمام الزامات عمرانی پروژه را حذف کند.

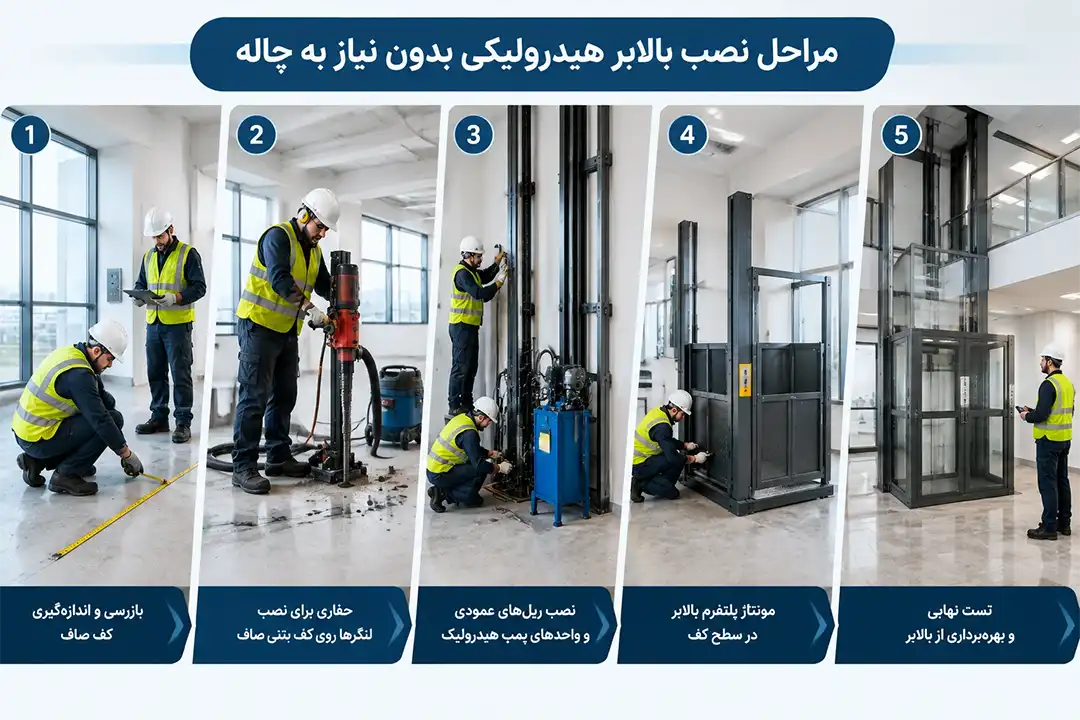

بالابر هیدرولیکی بدون چاله چگونه نصب می‌شود؟
برای دریافت مشاوره می‌توانید با کارشناس ما تماس بگیرید: 09104571019
نصب بالابر بدون چاله با بازدید و اندازه‌گیری محل شروع می‌شود. در این مرحله ابعاد فضای موجود، ارتفاع طبقات، محل قرارگیری بالابر، مسیر ورود و خروج بار یا نفر، وضعیت کف و سازه اطراف بررسی می‌شود. ظرفیت موردنیاز و ابعاد سکوی بالابر نیز باید پیش از طراحی مشخص باشد.
بعد از برداشت ابعاد، محل استقرار سازه و نقاط مهاربندی تعیین می‌شود. برخلاف سیستم‌هایی که برای جک به حفاری عمیق نیاز دارند، در طراحی بدون چاله تمرکز بیشتری روی نحوه قرارگیری جک، ریل‌ها، سازه نگهدارنده و تجهیزات هیدرولیک در فضای موجود است.
در مرحله بعد، تجهیزات مکانیکی و هیدرولیکی نصب شده و مدار کنترل، شیرهای ایمنی و تجهیزات توقف و محدودکننده حرکت تنظیم می‌شوند. پس از نصب نیز عملکرد بالابر در شرایط مختلف بررسی می‌شود. بنابراین نصب بالابر بدون چاله باید بر اساس نقشه و اندازه‌گیری واقعی محل انجام شود و نمی‌توان یک ابعاد ثابت را برای همه ساختمان‌ها در نظر گرفت.
چه ساختمان‌هایی به بالابر بدون چاله نیاز دارند؟
مهم‌ترین دلیل انتخاب بالابر بدون چاله معمولاً محدودیت در اجرای چاله است. این محدودیت ممکن است به دلیل تکمیل بودن ساختمان، وجود تأسیسات زیر کف، محدودیت‌های سازه‌ای یا تمایل کارفرما به کاهش تخریب ایجاد شود. به همین دلیل، این نوع طراحی می‌تواند در پروژه‌های نوساز و به‌خصوص ساختمان‌های موجود مورد بررسی قرار گیرد.
ساختمان‌های موجود با محدودیت سازه‌ای
در ساختمان‌های قدیمی یا فضاهایی که کف آن‌ها قبلاً اجرا و تکمیل شده است، ایجاد چاله ممکن است به تخریب گسترده یا تغییر در سازه نیاز داشته باشد. در چنین شرایطی، طراحی بدون چاله می‌تواند عملیات زیر کف را کاهش دهد؛ البته امکان مهاربندی و تحمل بار باید پیش از اجرا بررسی شود.
مغازه و فروشگاه
برای فروشگاه‌هایی که نیاز به انتقال کالا بین دو یا چند تراز دارند، محدودیت فضای کف اهمیت زیادی دارد. بالابر بدون چاله برای مغازه می‌تواند زمانی مطرح شود که حفاری کف فروشگاه باعث تعطیلی طولانی، تخریب دکوراسیون یا اختلال در تأسیسات شود. ابعاد سکو نیز باید بر اساس نوع کالا و مسیر جابه‌جایی تعیین شود.
می توانید برای خوانند موارد اصلی بالابر فروشگاهی به این صفحه مراجعه کنید.
ساختمان‌های چندطبقه
در ساختمان‌های چندطبقه، امکان استفاده از طراحی بدون چاله به ظرفیت، ارتفاع جابه‌جایی، تعداد توقف‌ها و نوع سازه بستگی دارد. هرچه ارتفاع و ظرفیت افزایش پیدا کند، الزامات فنی سیستم نیز تغییر می‌کند. بنابراین نمی‌توان صرفاً بر اساس چندطبقه بودن ساختمان درباره مناسب بودن بالابر بدون چاله تصمیم گرفت و باید کل مسیر حرکت و سازه نصب بررسی شود.
مزایای بالابر هیدرولیکی بدون چاله
مهم‌ترین مزیت بالابر هیدرولیکی بدون چاله کاهش یا حذف نیاز به حفاری عمیق در محل نصب است. این ویژگی در پروژه‌هایی که کف موجود نباید تخریب گسترده شود اهمیت زیادی دارد. کاهش عملیات زیرسطحی می‌تواند روند اجرای پروژه را ساده‌تر کند و در بعضی شرایط هزینه‌های عمرانی مرتبط با حفاری و بازسازی را نیز کاهش دهد.
برای برسی و محاسبه و مشاهده انواع بالابر هیدرولیکی می توانید به این صفحه مراجعه کنید. همچنین در این صفحه قیمت و روش استعلام را برای شما آورده ایم.
مزیت دیگر، انعطاف بیشتر در پروژه‌های بازسازی است. زمانی که ساختمان از قبل ساخته شده و محل مشخصی برای ایجاد چاله وجود ندارد، گزینه‌های بدون چاله امکان بررسی یک راهکار متفاوت را فراهم می‌کنند. همچنین در برخی طراحی‌ها، قرارگیری تجهیزات به شکلی انجام می‌شود که استفاده از فضای موجود بهتر مدیریت شود.
البته مزیت واقعی این سیستم به شرایط پروژه وابسته است. اگر فضای افقی کافی، ارتفاع مناسب یا امکان مهاربندی سازه وجود نداشته باشد، حذف چاله به تنهایی مشکل نصب را حل نمی‌کند. بنابراین بدون چاله بودن یک ویژگی فنی است و نه دلیلی قطعی برای مناسب بودن بالابر در هر پروژه.

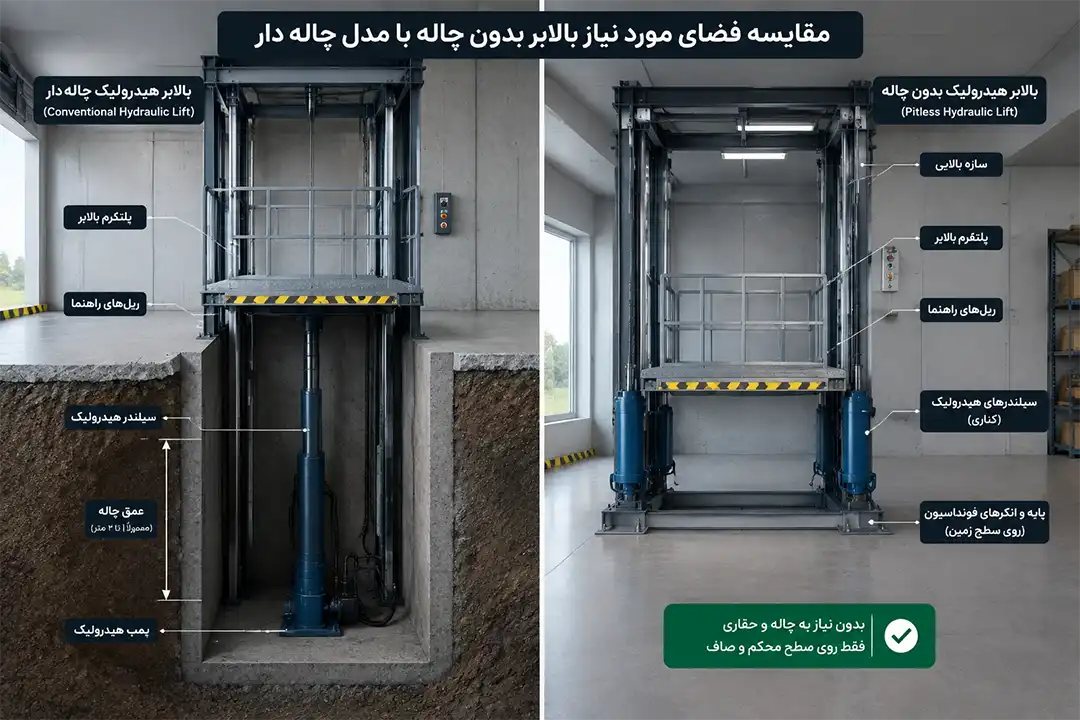

آیا بالابر بدون چاله به فضای بیشتری نیاز دارد؟
پاسخ این سؤال به نوع طراحی بستگی دارد. حذف چاله باعث آزاد شدن فضای زیر محل نصب می‌شود، اما اجزای سیستم باید در جای دیگری قرار بگیرند. برای مثال، نحوه قرارگیری جک، ریل‌ها، سازه نگهدارنده، پاور یونیت و تجهیزات کنترلی می‌تواند روی ابعاد نهایی اثر بگذارد.
در برخی طراحی‌های بدون چاله، جک‌های جانبی باعث می‌شوند عرض یا عمق موردنیاز سازه نسبت به یک آرایش دیگر افزایش پیدا کند. به همین دلیل، هنگام بررسی فضای مورد نیاز بالابر بدون چاله فقط نباید سطح کف را اندازه گرفت. ارتفاع بالاسری، ابعاد سکو، مسیر بازشو، محل تجهیزات هیدرولیک و فضای دسترسی برای تعمیرات نیز باید در نظر گرفته شود.
بنابراین ممکن است یک پروژه از نظر چاله کاملاً مناسب باشد اما از نظر عرض یا ارتفاع فضای کافی نداشته باشد. اندازه نهایی باید بعد از تعیین ظرفیت، ابعاد سکو، تعداد توقف‌ها و نوع سازه مشخص شود.
بالابر بدون چاله چه محدودیت‌هایی دارد؟
بالابر بدون چاله اگرچه مشکل حفاری عمیق را کاهش می‌دهد، اما بدون محدودیت نیست. نخستین محدودیت به فضای افقی مربوط می‌شود؛ زیرا نحوه قرارگیری جک و تجهیزات می‌تواند روی عرض و عمق موردنیاز اثر بگذارد. در بعضی پروژه‌ها نیز ممکن است برای دسترسی مناسب به سکو، اختلاف سطح یا راهکار اجرایی دیگری لازم باشد.
محدودیت دوم به ارتفاع و ظرفیت مربوط است. یک طراحی مشخص نمی‌تواند برای تمام پروژه‌ها با هر ظرفیت و ارتفاعی استفاده شود. با افزایش وزن بار یا مسیر حرکت، طراحی سازه، جک، توان پاور یونیت و تجهیزات ایمنی باید متناسب با شرایط جدید انتخاب شوند. برای بررسی نمونه‌ای از الزامات ابعادی و محدودیت‌های طراحی، اطلاعات فنی مربوط به Holeless Hydraulic elevator design می‌تواند مرجع مناسبی باشد.
از طرف دیگر، وجود تأسیسات زیر کف، مقاومت سازه، محل نصب تجهیزات و امکان سرویس دوره‌ای باید بررسی شود. بنابراین عبارت «بدون چاله» نباید باعث شود مرحله کارشناسی پروژه حذف شود. انتخاب نادرست می‌تواند باعث افزایش ابعاد سازه یا ایجاد هزینه‌های اضافی در زمان اجرا شود.
ظرفیت و ارتفاع بالابر بدون چاله چگونه انتخاب می‌شود؟
انتخاب ظرفیت بالابر بدون چاله فقط با پرسیدن وزن بار انجام نمی‌شود. ابتدا باید مشخص شود چه چیزی قرار است جابه‌جا شود، بیشترین وزن واقعی آن چقدر است، ابعاد بار چیست و بار با چه روشی روی سکو قرار می‌گیرد. برای مثال، ممکن است وزن یک بار متوسط باشد اما به دلیل طول یا عرض زیاد، به سکوی بزرگ‌تری نیاز داشته باشد.
ارتفاع نیز بر اساس فاصله واقعی بین پایین‌ترین و بالاترین تراز مورد استفاده تعیین می‌شود. تعداد توقف‌ها، ارتفاع طبقات و میزان فضای موجود در بالای مسیر حرکت باید در طراحی لحاظ شود. این موضوع به‌خصوص در ساختمان‌های موجود اهمیت دارد، زیرا ممکن است فضای بالاسری محدود باشد.
در نتیجه، ظرفیت، ابعاد سکو و ارتفاع حرکت باید همزمان انتخاب شوند. در یک پروژه حرفه‌ای، مشخصات بالابر پس از بررسی کاربری، ابعاد بار، مسیر حرکت و شرایط سازه تعیین می‌شود؛ نه اینکه ابتدا یک مدل ثابت انتخاب شود و بعد ساختمان با آن تطبیق داده شود.
قیمت بالابر هیدرولیکی بدون چاله به چه عواملی بستگی دارد؟
قیمت بالابر هیدرولیکی بدون چاله یک عدد ثابت برای همه پروژه‌ها نیست، زیرا بخش مهمی از هزینه به طراحی و شرایط محل نصب مربوط می‌شود. ظرفیت بالابر، ابعاد سکو، ارتفاع حرکت، تعداد توقف‌ها، نوع سازه، کیفیت تجهیزات هیدرولیک و سیستم کنترل از عوامل اصلی تعیین‌کننده قیمت هستند.
شرایط ساختمان نیز می‌تواند هزینه نهایی را تغییر دهد. برای مثال، اگر محل نصب نیاز به تقویت سازه، ساخت پایه، ایجاد مسیر دسترسی، جابه‌جایی تأسیسات یا اجرای سازه محافظ داشته باشد، این موارد باید در برآورد پروژه لحاظ شوند. نوع درب، پوشش سازه، تجهیزات ایمنی و امکانات کنترلی نیز بر قیمت اثر می‌گذارند.
به همین دلیل، برای استعلام قیمت بالابر بدون چاله بهتر است اطلاعاتی مانند ظرفیت موردنیاز، ابعاد تقریبی سکو، ارتفاع بین طبقات، تعداد توقف‌ها، محل نصب و نوع بار ارائه شود. با این اطلاعات می‌توان قیمت را بر اساس مشخصات واقعی پروژه برآورد کرد و از مقایسه قیمت مدل‌هایی با مشخصات متفاوت جلوگیری کرد.
آیا بالابر بدون چاله برای پروژه من مناسب است؟
برای پاسخ به این سؤال، ابتدا باید مشخص شود چرا امکان یا تمایل ایجاد چاله وجود ندارد. اگر ساختمان موجود است و حفاری کف باعث تخریب زیاد، برخورد با تأسیسات یا پیچیدگی سازه‌ای می‌شود، طراحی بدون چاله می‌تواند ارزش بررسی داشته باشد. اما این فقط نقطه شروع تصمیم‌گیری است.
در مرحله بعد باید فضای افقی، ارتفاع بالاسری، ظرفیت، ابعاد بار، تعداد توقف‌ها و محل قرارگیری تجهیزات بررسی شود. همچنین باید مشخص شود سازه ساختمان و کف موجود امکان تحمل نیروهای واردشده را دارد یا به تقویت نیاز دارد.
اگر این موارد با نیاز پروژه هماهنگ باشند، بالابر بدون چاله می‌تواند راهکاری مناسب برای کاهش عملیات حفاری باشد. اما اگر محدودیت اصلی پروژه عرض کم، ارتفاع ناکافی یا نبود محل مناسب برای مهاربندی باشد، ممکن است طراحی دیگری نتیجه بهتری داشته باشد. بهترین انتخاب بعد از بازدید و بررسی فنی محل مشخص می‌شود.
سوالات متداول درباره بالابر هیدرولیکی بدون چاله
آیا بالابر هیدرولیکی بدون چاله واقعاً به چاله نیاز ندارد؟
بله، در طراحی بدون چاله نیازی به چاله عمیق و سنتی زیر محل نصب نیست؛ اما کف، سازه، نقاط مهاربندی، فضای بالاسری و سایر الزامات نصب همچنان باید بررسی و آماده‌سازی شوند.
بالابر هیدرولیکی بدون چاله برای چه ساختمان‌هایی مناسب است؟
این مدل بیشتر برای پروژه‌هایی مناسب است که امکان حفاری کف محدود است؛ مانند ساختمان‌های موجود، برخی فروشگاه‌ها، کارگاه‌ها و پروژه‌های بازسازی. انتخاب نهایی به ظرفیت، ارتفاع و شرایط سازه بستگی دارد.
آیا می‌توان بالابر هیدرولیکی بدون چاله را در مغازه نصب کرد؟
بله، در صورت مناسب بودن فضای نصب و سازه، امکان استفاده از بالابر بدون چاله در مغازه وجود دارد. ابعاد سکو و ظرفیت باید بر اساس نوع کالا، وزن بار و مسیر جابه‌جایی تعیین شود.
قیمت بالابر هیدرولیکی بدون چاله چقدر است؟
قیمت به ظرفیت، ابعاد سکو، ارتفاع حرکت، تعداد توقف‌ها، سازه، تجهیزات هیدرولیک و غیر بستگی دارد و می توانید از کارشناس ما اطلاعات قیمت لحظه ای دریافت کنید. 09104571019
بالابر هیدرولیکی بدون چاله چه محدودیت‌هایی دارد؟
محدودیت اصلی آن می‌تواند فضای افقی، ارتفاع بالاسری، ظرفیت، محل مهاربندی و نحوه قرارگیری جک و تجهیزات باشد. حذف چاله به معنی حذف تمام الزامات سازه‌ای و اجرایی نیست.
