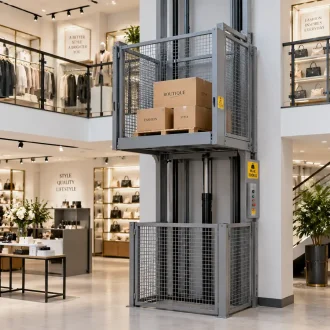

بالابر فروشگاهی برای مغازه چه شاریطی دارد اگر صاحب یک مغازه دو طبقه هستید،مثلاً یک همکف شلوغ و یک بالکن یا زیرزمین که تبدیل به انبار شده،احتمالاً خوب می‌دانید که روزی ده‌ها بار بالا و پایین رفتن از پله‌های باریک با کارتن‌های سنگین چقدر فرساینده است. کاربرد اصلی بالابر فروشگاهی برای مغازه دو طبقه دقیقاً نجات دادن نیروی کار از همین فرسودگی، جلوگیری از آسیب به کالاها و بالا بردن سرعت چیدمان است. در این چیدمان، شما با یک دستگاه جمع‌وجور و اقتصادی، جابه‌جایی بار بین دو تراز را بدون ایجاد شلوغی و اتلاف وقت ممکن می‌کنید.
برای مغازه سه طبقه چه نوع بالابری مناسب است؟
از منظر تحلیل مکانیکی و دینامیک سازه، ساختمان‌های تجاری سه طبقه (شامل ترکیب زیرزمین، همکف و بالکن یا طبقات اداری-فروشگاهی) نیازمند سیستم محرکه‌ای با راندمان کاری بالا، شیرهای کنترل سرعت دوراهه یا چهارراهه و مکانیزم تعلیق پایدار هستند. برای چنین فضاهایی، سیستم‌های جک هیدرولیک دوبل بکسل (نسبت کورس ۲ به ۱) با پاوریونیت‌های مجهز به الکتروپمپ‌های غوطه‌ور در روغن (Submerged) یا سیستم‌های وینچی گیربکسی با ترمز الکترومغناطیسی مستقل پیشنهاد می‌شوند تا خطای توقف (Levelling Error) در هر سه ایستگاه در محدوده مجاز استاندارد باقی بماند.
تفاوت بالابر فروشگاهی برای دو طبقه و سه طبقه چیست؟
خیلی از دوستان وقتی تماس می‌گیرند فکر می‌کنند تنها فرق این دو مدل در چند متر سیم‌بکسل و ریل اضافه‌تر است! اما بیایید این ماجرا را از زاویه فنی و کاربردی با هم کالبدشکافی کنیم تا ببینیم واقعاً چه فاکتورهایی تفاوت ایجاد می‌کنند:
ارتفاع جابه‌جایی
مفهوم ارتفاع سیر حرکت (Travel Height) فارغ از تعداد اسمی طبقات محاسبه می‌شود. به‌طور مثال، یک دهانه دو طبقه با ارتفاع سقف ۵.۵ متر در مقایسه با یک پلان سه طبقه با ارتفاع کف‌به‌کفِ مجموعاً ۶ متر، نیازمند کورس سیلندر و محاسبات پایداری خمشی (Buckling Calculation) تقریباً یکسانی است؛ بنابراین ارتفاع واقعی بر حسب میلی‌متر، متغیر اصلی در طراحی پیستون، ضخامت دیواره جک و طول سازه است.
تعداد توقف
در یک سیستم دو توقفه، مدار فرمان بسیار سرراست است و همه‌چیز با دو لیمیت‌سوئیچ در ابتدا و انتهای کورس حل می‌شود. اما وقتی پای طبقه سوم به میان می‌آید، باید برای طبقه وسط یک سنسور موقعیت‌سنج دقیق (مانند سنسورهای مگنتیک یا پرچم نوری) و یک مدار توقف نرم تعریف شود تا کفی موقع ایستادن در طبقه همکف یا میانی، نه چند سانتی‌متر بالاتر بایستد و نه با تکان شدید متوقف شود.
ظرفیت
توزیع بار مجاز (Working Load Limit) و لود دینامیکی وارده بر استراکچر در سیستم‌های سه طبقه به دلیل افزایش جرم سیستم تعلیق و اینرسی ناشی از حرکت طولانی‌تر تغییر می‌کند. در طراحی مهندسی، ضریب ایمنی المان‌های باربر نظیر کاراسلینگ، شاسی راهنما و ظرفیت تنش مجاز جوش‌ها متناسب با چرخه کاری (Duty Cycle) سه‌طبقه با نرخ سخت‌گیرانه‌تری محاسبه می‌گردد.
فضای نصب
اگر برای مغازه دو طبقه‌تان فقط یک گوشه بدون استفاده در انتهای فروشگاه دارید، بالابر دو طبقه معمولاً با کمترین میزان دست‌کاری در دیوار و دکوراسیون نصب می‌شود. اما برای سه طبقه، باید مطمئن شویم که دهانه چاهک در هر سه طبقه کاملاً هم‌راستا (شاقول) باشد؛ یعنی ایجاد یک شاه‌راه عمودی بدون تداخل با تأسیسات برق، لوله‌کشی و پل‌های سازه‌ای مغازه.
آیا تعداد طبقات روی قیمت بالابر فروشگاهی تأثیر دارد؟
پاسخ کوتاه این است: بله، اما نه به شکلی که فکر می‌کنید. فاکتور طبقات به خودی خود فقط متراژ سازه فلزی، کابل فرمان، طول زنجیر یا بکسل و تعداد میکروسوئیچ‌ها و درب‌های طبقات را اضافه می‌کند. در واقع آنچه تفاوت قیمت اصلی را رقم می‌زند، مشخصات هیدرولیکی (توان موتور، ظرفیت پمپ، نوع پکینگ‌های آب‌بندی جک)، کیفیت کاراسلینگ، ضخامت ورق‌های رول‌شده و برند تجهیزات برقی (PLC و اینورتر در صورت نیاز) است.
برای مغازه کوچک چه نوع بالابری مناسب‌تر است؟
در فضاهای تجاری کوچک که هر سانتی‌متر مربع آن برای چیدمان ویترین و تردد مشتری ارزش اقتصادی دارد، استفاده از انواع بالابر فروشگاهی با مکانیزم هیدرولیک تک‌ریل (Single Rail Cantilever) و جک بغل بهترین بازدهی فضایی را ایجاد می‌کند. در این ساختار، متعلقات محرکه در پشت ریل متمرکز شده و کفی به شکل باریک و سفارشی طراحی می‌شود تا بدون نیاز به ساخت چاهک عمیق یا اشغال فضای بالاسری، بیشترین سطح مفید بارگیری فراهم گردد.
بالابر فروشگاهی از نوع هیدرولیکی برای چند طبقه مناسب است؟
بهترین راندمان سیستم‌های هیدرولیکی در کاربری‌های فروشگاهی معمولاً بین ۲ تا ۴ طبقه (تا حداکثر ارتفاع کاربردی ۱۲ الی ۱۵ متر) است. بیش از این ارتفاع، به دلیل افزایش وزن و حجم روغن و هزینه‌های ساخت جک‌های بلند، معمولاً راهکارهای تعلیق دیگر اولویت پیدا می‌کنند؛ اما تا سقف ۴ طبقه، بالابر هیدرولیک به لطف حرکت فوق‌العاده نرم، عدم تولید صدا، طول عمر بالا و کمترین نیاز به سرویس‌های دوره‌ای سنگین، بی‌رقیب است.

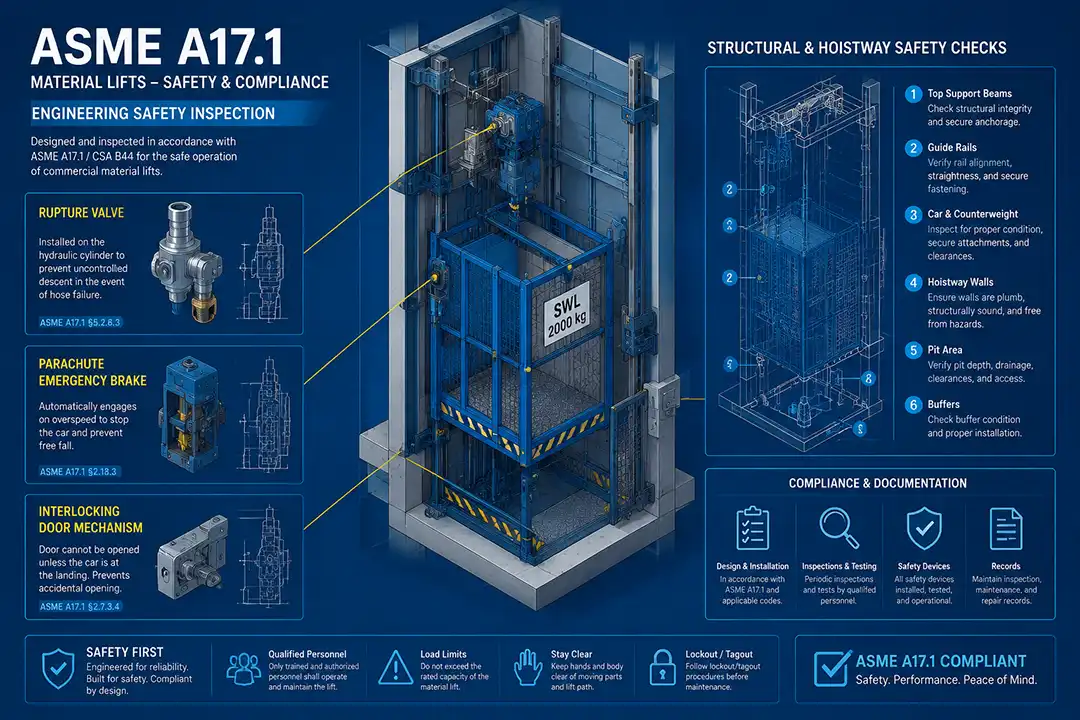

جالب است بدانید سیستم‌های هیدرولیک در سطح جهانی نیز بخشی از استانداردهای تخصصی کد ایمنی بالابرهای صنعتی را به خود اختصاص داده‌اند و طراحی این کلاس از دستگاه‌ها بر پایه استاندارد بین‌المللی ASME A17.1 تنظیم می‌شود؛ استانداردی که الزامات سخت‌گیرانه‌ای برای ترمز اضطراری، اینترلاک درب‌ها و محدودیت سرعت ایمن تعریف می‌کند و ما نیز در تولید بالابرهای آرشه همین معیارها را مبنا قرار می‌دهیم.

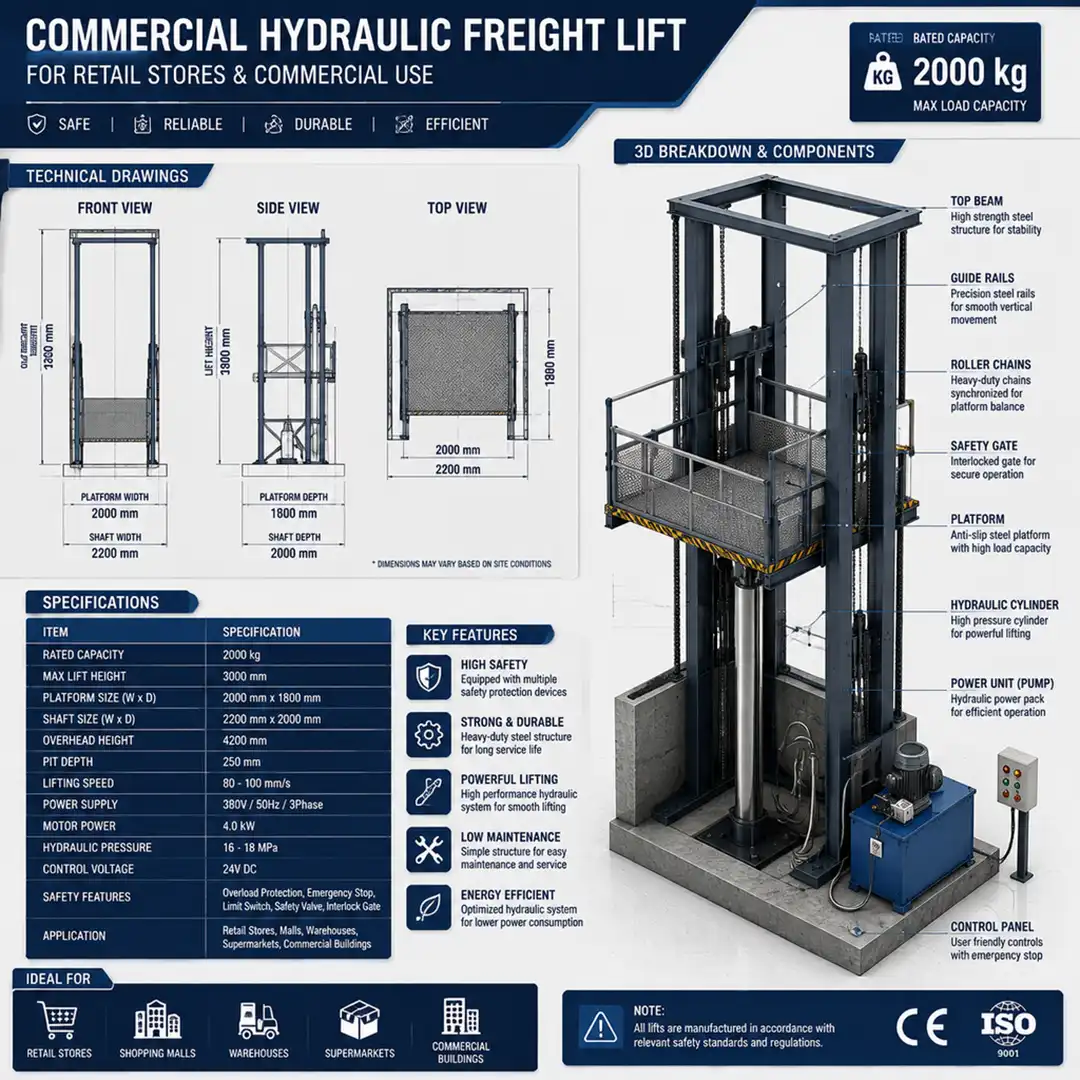

حداقل فضای موردنیاز برای نصب بالابر فروشگاهی چقدر است؟
برای نصب یک کفی کاربردی با امکان قرارگیری حداقل چند بسته و کارتن، دهانه حداقلی ابعاد بازشو حدود ۹۰ در ۹۰ سانتی‌متر است. از این فضا، حدود ۱۵ الی ۲۰ سانتی‌متر به محل قرارگیری ستون راهنما، قوطی‌های آهن‌کشی و استراکچر اختصاص می‌یابد و فضای خالص کفی حدود ۷۵ در ۸۵ سانتی‌متر برای بارگیری مهیا خواهد شد.
برای انتخاب بالابر مغازه چه اطلاعاتی باید اندازه‌گیری شود؟
به‌منظور دستیابی به بالاترین انطباق فنی و جلوگیری از هزینه‌های اصلاح سازه در زمان مونتاژ، اندازه‌گیری‌های مهندسی زیر با تلرانس میلی‌متری الزامی است:
- ارتفاع خالص کف تا کف (Floor-to-Floor Height): تراز ارتفاعی دقیق سطح تمام‌شده مبدأ تا مقصد نهایی.
- ابعاد دهانه چاهک (Wellway Aperture): طول و عرض آزاد سقف بازشده بدون در نظر گرفتن تزیینات کناف یا قرنیز.
- ارتفاع بالاسری (Overhead): فاصله کف آخرین ایستگاه تا سقف اصلی ساختمان جهت بررسی کورس خروج جک یا کابل.
- عمق چاهک پایینی (Pit Depth): امکان ایجاد حفره کم‌عمق در کف طبقه اول جهت هم‌سطح شدن کفی با کف مغازه.
- ویژگی‌های تغذیه الکتریکی: آمپراژ مجاز فیوز، افت ولتاژ شبکه و تک‌فاز یا سه‌فاز بودن انشعاب برق.
همچنین میتوانید برای اطلاعات بیشتر این مقالهرا هم مطالعه کنید: بالابر فروشگاهی متناسب با ظرفیت موردنیاز
اشتباهات رایج هنگام انتخاب بالابر برای مغازه
گاهی با تصمیم‌های شتاب‌زده یا اعتماد به راهکارهای کارگاهی ناایمن، خسارات جبران‌ناپذیری پیش می‌آید. این اشتباهات را به خاطر بسپارید تا در دام آن‌ها نیفتید:
-
- نصب بالابرهای ارزان‌قیمت ساختمانی (دینام و قرقره باز) در محیط سرپوشیده فروشگاه که علاوه بر صدای گوش‌خراش، فاقد هرگونه ترمز اضطراری هستند.
- فراموش کردن سیستم‌های حیاتی مانند رافچر والو (شیر ضدترکیدگی هیدرولیک) که در صورت پاره شدن شلنگ روغن از سقوط کفی جلوگیری می‌کند.
- اندازه‌گیری تخمینی ابعاد بدون محاسبه ضخامت سقف، گچ‌کاری و تأسیسات عبوری در جداره دیوارها.
- انتخاب ظرفیت وزنی کمتر از بار واقعی جهت صرفه‌جویی در هزینه اولیه که باعث سوختن زودهنگام پمپ و الکتروموتور می‌شود.
- نصب بالابرهای ارزان‌قیمت ساختمانی (دینام و قرقره باز) در محیط سرپوشیده فروشگاه که علاوه بر صدای گوش‌خراش، فاقد هرگونه ترمز اضطراری هستند؛ در حالی که طبق استاندارد جهانی بالابرهای عمودی رفت‌وبرگشتی (VRC)، این دستگاه‌ها باید تحت قوانین ASME B20.1 و مجزا از آسانسورهای مسافربری، با الزامات ایمنی مستقل طراحی شوند.
جمع‌بندی کلی بالابر فروشگاهی برای مغازه
در نهایت، پاسخ به اینکه بالابر برای مغازه دو طبقه مناسب‌تر است یا سه طبقه،ری پیش می‌آید. این اشتباهات را به خاطر بسپارید تا در دام آن‌ها نیفتید:
- نصب بالابرهای ارزان‌قیمت ساختمانی (دینام و قرقره باز) در محیط سرپوشیده فروشگاه که علاوه بر صدای گوش‌خراش، فاقد هرگونه ترمز اضطراری هستند.
- فراموش کردن سیستم‌های حیاتی مانند رافچر والو (شیر ضدترکیدگی هیدرولیک) که در صورت پاره شدن شلنگ روغن از سقوط کفی جلوگیری می‌کند.
- اندازه‌گیری تخمینی ابعاد بدون محاسبه ضخامت سقف، گچ‌کاری و تأسیسات عبوری در جداره دیوارها.
- انتخاب ظرفیت وزنی کمتر از بار واقعی جهت صرفه‌جویی در هزینه اولیه که باعث سوختن زودهنگام پمپ و الکتروموتور می‌شود.
سوالات متداول
اگر برق مغازه قطع شود، کفی بالابر در طبقات بالا گیر می‌کند؟
خیر، بالابرهای هیدرولیکی مجهز به شیر تخلیه اضطراری دستی هستند که در زمان قطعی برق، کفی را به آرامی و کاملاً ایمن به پایین‌ترین طبقه هدایت می‌کند.
آیا نصب بالابر در مغازه دو یا سه طبقه نیاز به تخریب زیاد و کندن چاهک دارد؟
خیر، در اکثر مغازه‌ها سیستم به‌صورت روی‌کار و بدون نیاز به چاهک عمیق اجرا می‌شود و تنها ایجاد یک بازشوی استاندارد در سقف طبقات کفایت می‌کند.
چطور مطمئن شویم بار یا کفی بالابر بر اثر سنگینی سقوط نمی‌کند؟
سیستم به شیر ضدترکیدگی هیدرولیک (رافچر والو) و ترمز اضطراری پاراشوت مجهز است که در کسری از ثانیه جلوی هرگونه افت ناگهانی یا سقوط را می‌گیرد.
